Datasheet下载- 型号： BTA316X-600C,127
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BTA316X-600C,127由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BTA316X-600C,127价格参考。NXP SemiconductorsBTA316X-600C,127封装/规格：未分类， 暂无。您可以下载BTA316X-600C,127参考资料、Datasheet数据手册功能说明书，资料中有BTA316X-600C,127 详细功能的应用电路图电压和使用方法及教程。
BTA316X-600C,127 是 NXP USA Inc.（现属恩智浦半导体）推出的高可靠性双向晶闸管（TRIAC），主要面向交流电源控制应用。其额定电压为600V（V DRM/V RRM），通态电流（IT RMS）达16A，采用绝缘型TO-220AB封装（“X”后缀表带绝缘基板），具备良好的电气隔离与散热性能。 典型应用场景包括： ✅ 家电控制——如空调、洗衣机、微波炉、电热水器中的电机调速、加热功率调节； ✅ 工业控制——小型继电器替代方案，用于PLC输出模块、固态继电器（SSR）核心开关元件，实现无触点、长寿命的交流负载通断； ✅ 照明系统——可调光LED驱动器或传统调光电路中的相位控制（前沿/后沿触发）开关； ✅ 电动工具与小功率设备——电钻、风扇、泵类设备的软启动与功率调节。 该器件支持标准三端双向触发（MT1/MT2/Gate），兼容常见触发电路（如通过DIAC或光耦MOC30xx驱动），并具备高dV/dt抗干扰能力（≥1000 V/μs），适用于噪声较大的工业环境。其“127”后缀表示符合IEC 61000-4-5浪涌抗扰度标准，增强系统鲁棒性。 注意：实际应用中需配合合适散热器及过压/过流保护（如压敏电阻、保险丝），并确保门极驱动满足最小触发电流（I GT ≤ 50 mA）与脉冲宽度要求，以保障可靠导通与关断。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | TRIAC 600V 16A TO220-3双向可控硅 RAIL-THYR AND TRIACS |
| 产品分类 | 双向可控硅分离式半导体 |
| GateTriggerCurrent-Igt | 35 mA |
| GateTriggerVoltage-Vgt | 1.5 V |
| 品牌 | NXP Semiconductors |
| 产品手册 | http://www.nxp.com/documents/data_sheet/BTA316X_SER_B_C_E.pdf?ecmp=mouser |

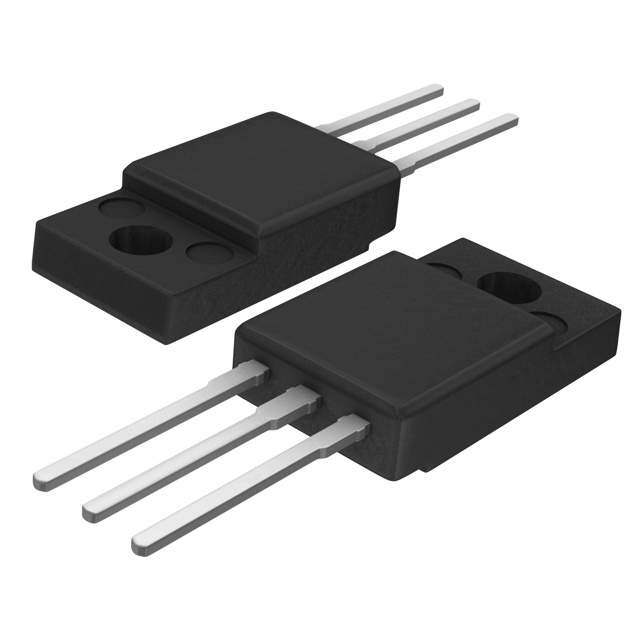

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,双向可控硅,NXP Semiconductors BTA316X-600C,127- |
| 数据手册 | |
| 产品型号 | BTA316X-600C,127 |
| 三端双向可控硅类型 | 标准 |
| 不重复通态电流 | 150 A |
| 产品种类 | 双向可控硅 |
| 供应商器件封装 | TO-220-3 |
| 保持电流Ih最大值 | 35 mA |
| 关闭状态漏泄电流（在VDRMIDRM下） | 0.1 mA |
| 其它名称 | 934060098127 |
| 包装 | 管件 |
| 商标 | NXP Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-3 隔离片 |
| 封装/箱体 | TO-220-3 FP |
| 工厂包装数量 | 1000 |
| 开启状态电压 | 1.5 V |
| 栅极触发电压-Vgt | 1.5 V |
| 栅极触发电流-Igt | 35 mA |
| 标准包装 | 50 |
| 电压-断态 | 600V |
| 电压-栅极触发(Vgt)（最大值） | 1.5V |
| 电流-不重复浪涌50、60Hz(Itsm) | 140A，150A |
| 电流-保持(Ih)（最大值） | 35mA |
| 电流-栅极触发(Igt)（最大值） | 35mA |
| 电流-通态(It(RMS))（最大值） | 16A |
| 配置 | 单一 |
| 零件号别名 | BTA316X-600C |
| 额定重复关闭状态电压VDRM | 600 V |
