Datasheet下载- 型号： BTA204W-600B,135
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BTA204W-600B,135由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BTA204W-600B,135价格参考。NXP SemiconductorsBTA204W-600B,135封装/规格：未分类， 暂无。您可以下载BTA204W-600B,135参考资料、Datasheet数据手册功能说明书，资料中有BTA204W-600B,135 详细功能的应用电路图电压和使用方法及教程。
BTA204W-600B,135 是 NXP USA Inc.（现属恩智浦半导体）推出的高可靠性、绝缘型双向晶闸管（TRIAC），额定通态电流 IT(RMS) 为4A，阻断电压 VDRM/VRRM 为600V，采用表面贴装SOT-223封装，内置过压保护（如RC缓冲电路兼容设计）和增强型dv/dt耐受能力（典型≥1000 V/μs），适用于交流电源相位控制场景。 典型应用场景包括： ✅ 家电控制——如空调、洗衣机、微波炉、电饭煲中的电机调速、加热功率调节； ✅ 智能照明系统——支持调光功能的LED驱动或传统卤素灯/白炽灯可控硅调光模块； ✅ 工业小型负载开关——PLC输出级、温控器、固态继电器（SSR）次级驱动，用于控制≤4A阻性/轻感性交流负载（如加热管、小功率风扇）； ✅ 物联网终端设备——因SOT-223封装体积小、热性能优，适合空间受限的智能插座、能源监测控制器等嵌入式AC控制单元。 该器件具备无铅、符合RoHS标准，且135后缀代表编带卷装，适配自动化贴片产线。需注意：实际应用中须配合合适触发电路（如MOC302x/MOC304x光耦）、RC吸收网络及散热设计，以确保在60℃环境温度下长期稳定工作。不推荐用于高浪涌或强干扰工业主回路，宜用于中低功率、高集成度的智能交流控制节点。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRIAC 600V 1A SC73 |
| 产品分类 | 双向可控硅 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

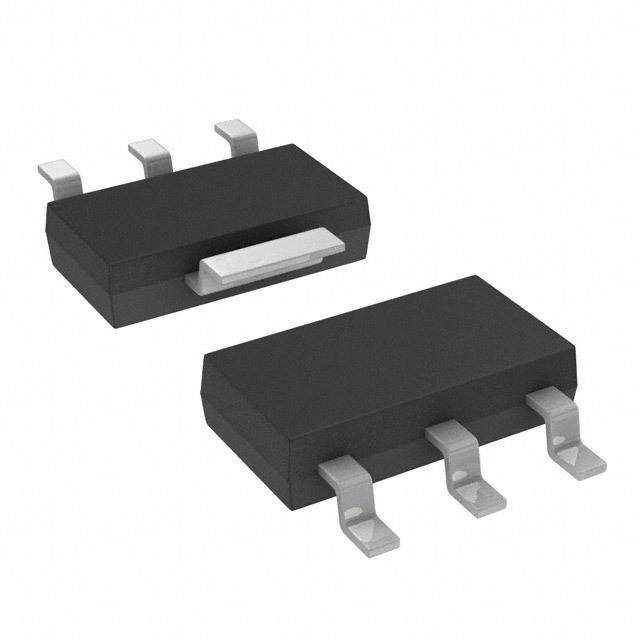

| 产品图片 |
|
| 产品型号 | BTA204W-600B,135 |
| PCN封装 | |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 三端双向可控硅类型 | 标准 |
| 供应商器件封装 | SC-73 |
| 其它名称 | 568-3699-1 |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | TO-261-4，TO-261AA |
| 标准包装 | 1 |
| 电压-断态 | 600V |
| 电压-栅极触发(Vgt)（最大值） | 1.5V |
| 电流-不重复浪涌50、60Hz(Itsm) | 10A，11A |
| 电流-保持(Ih)（最大值） | 30mA |
| 电流-栅极触发(Igt)（最大值） | 50mA |
| 电流-通态(It(RMS))（最大值） | 1A |
| 配置 | 单一 |
SOT223-1.jpg)
