Datasheet下载- 型号： BS-31-8-P
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BS-31-8-P由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BS-31-8-P价格参考。3MBS-31-8-P封装/规格：未分类， 暂无。您可以下载BS-31-8-P参考资料、Datasheet数据手册功能说明书，资料中有BS-31-8-P 详细功能的应用电路图电压和使用方法及教程。
3M BS-31-8-P 是一款铲形（叉形）绝缘端子，适用于导线截面积约0.5–1.5 mm²（AWG 22–16），额定电压600 V，工作温度范围-40℃至105℃，采用聚丙烯（PP）绝缘套管与镀锡铜接触件，具备良好耐热性、阻燃性（UL94 HB）和插拔可靠性。 其典型应用场景包括： - 工业控制柜内部接线：用于PLC输出模块、继电器、断路器等器件的快速、可重复连接，便于维护与更换； - 照明与电源设备：如LED驱动电源、开关电源的输入/输出端子排连接，提供安全绝缘与稳定接触； - 家电及办公设备：在空调、打印机、UPS等产品中，连接主控板与电机、风扇或传感器等低中功率负载； - 轨道交通与新能源配套设备：在车载控制单元、充电桩辅助电源回路中，满足振动环境下的接触可靠性要求； - 维修与原型开发：因无需焊接、压接便捷（适配标准手压钳），常用于样机调试、现场快速接线及售后更换。 该型号强调操作安全性（全包覆绝缘设计防短路）、高插拔寿命及3M一贯的尺寸一致性，适合对装配效率与长期接触稳定性有要求的中小电流（≤15 A）固定式电气连接场景。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | VINYL INSL BUTT SEAM FLANGED BLO端子 RED FORK 22-18 AWG 8 |
| 产品分类 | 端子 - 铲形连接器端子 |
| 品牌 | 3M Electronic Specialty |
| 产品手册 | |

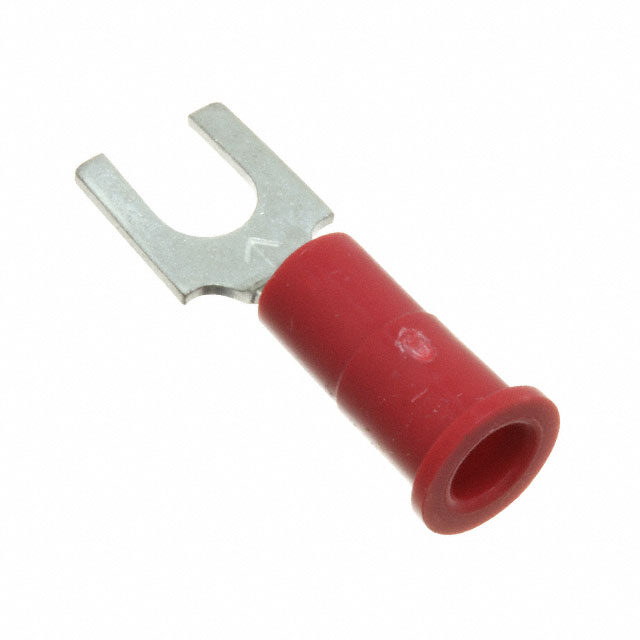

| 产品图片 |
|
| rohs | 否无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 3M Electronic Specialty BS-31-8-P- |
| 数据手册 | |
| 产品型号 | BS-31-8-P |
| 产品 | Fork Terminals |
| 产品种类 | 端子 |
| 其它名称 | 00054007281405 |
| 包装 | 散装 |
| 单位重量 | 816.466 mg |
| 商标 | 3M Electronic Specialty |
| 安装类型 | 自由悬挂 |
| 宽度-外边缘 | 0.300"（7.62mm） |
| 工厂包装数量 | 1000 |
| 接线柱/接头大小 | # 8 |
| 材料-绝缘 | 乙烯基 |
| 标准包装 | 1,000 |
| 特性 | 对接接缝 |
| 相关产品 | /product-detail/zh/TR-490/TR-490-ND/670087/product-detail/zh/TH-450/TH-450-ND/670086/product-detail/zh/TH-440/920099-R-ND/31400 |
| 端子类型 | 标准 |
| 端接 | 压接 |
| 端接类型 | Solder Lug |
| 系列 | MH |
| 线规 | 22-18 |
| 绝缘 | Insulated |
| 绝缘层直径 | 0.145"（3.68mm） |
| 绝缘材料 | Vinyl |
| 舌簧内开口 | - |
| 螺柱/凸片尺寸 | 8 接线柱 |
| 触头材料 | 铜，ETP |
| 触头镀层 | 锡 |
| 长度 | 1.02 mm |
| 长度-总 | 0.850"（21.59mm） |
| 长度-环中心到端子 | 0.250"（6.35mm） |
| 长度-端子 | 0.450"（11.43mm） |
| 零件号别名 | 05400728140 80601378286 |
| 颜色 | Red |
