Datasheet下载- 型号： BFR505,215
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BFR505,215由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BFR505,215价格参考。NXP SemiconductorsBFR505,215封装/规格：未分类， 暂无。您可以下载BFR505,215参考资料、Datasheet数据手册功能说明书，资料中有BFR505,215 详细功能的应用电路图电压和使用方法及教程。
BFR505,215 是 NXP USA Inc. 推出的高性能硅 NPN 射频双极结型晶体管（RF BJT），专为高频、低噪声、中功率放大应用优化。其典型工作频率达 5 GHz（fₜ ≈ 5.5 GHz），具备低噪声系数（NF ≈ 0.9 dB @ 1 GHz）、高增益（Gₐ ≈ 13 dB @ 1 GHz）及良好线性度，采用 SOT-323（SC-70）小型表面贴装封装。 主要应用场景包括： 1. 无线通信前端：广泛用于 GSM、EDGE、WCDMA、LTE 等蜂窝基站和终端设备中的低噪声放大器（LNA），尤其适用于 800 MHz–2.5 GHz 频段； 2. 物联网（IoT）与短距无线模块：在蓝牙、Zigbee、Wi-Fi（2.4 GHz）接收链路中作为第一级射频放大器，提升接收灵敏度； 3. 汽车电子：用于车载遥控钥匙（RKE）、TPMS（胎压监测）等 315/433/868 MHz 射频接收电路； 4. 消费类射频产品：如无线音频传输器、遥控器、智能穿戴设备的射频接收前端； 5. 工业与医疗无线设备：适用于ISM频段（如 902–928 MHz、2.4–2.5 GHz）的传感器网络和便携式诊断设备。 该器件支持+3 V 至 +5 V 单电源供电，静态电流低（Ic ≈ 5–15 mA 可调），便于电池供电设计；同时具备良好的ESD防护能力（HBM > 2 kV），适合高可靠性量产应用。注意：BFR505,215 已被 NXP 官方列为“Not Recommended for New Designs”（NRND），建议新项目评估替代型号（如 BGA2867 或 RF SiGe 放大器），但现有设备维修及成熟产线仍广泛使用。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | TRANS NPN 15V 9GHZ SOT-23射频双极晶体管 NPN 15V 9GHZ |
| 产品分类 | RF 晶体管 (BJT)分离式半导体 |
| 品牌 | NXP Semiconductors |
| 产品手册 | |

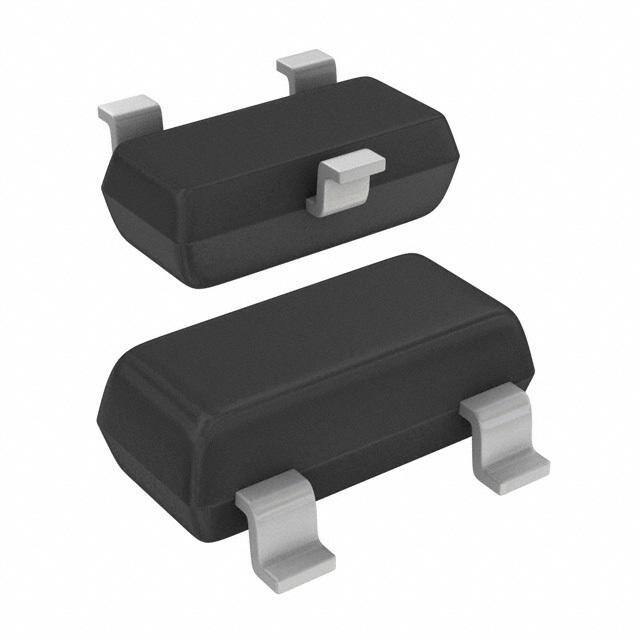

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,晶体管射频,射频双极晶体管,NXP Semiconductors BFR505,215- |
| 数据手册 | |
| 产品型号 | BFR505,215 |
| PCN封装 | |
| PCN设计/规格 | |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 60 @ 5mA，6V |
| 产品目录页面 | |
| 产品种类 | 射频双极晶体管 |
| 供应商器件封装 | SOT-23 (TO-236AB) |
| 其它名称 | 568-1988-2 |
| 功率-最大值 | 150mW |
| 功率耗散 | 150 mW |
| 包装 | 带卷 （TR） |
| 发射极-基极电压VEBO | 2.5 V |
| 商标 | NXP Semiconductors |
| 噪声系数（dB，不同f时的典型值） | 1.2dB ~ 2.1dB @ 900MHz |
| 增益 | - |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
| 封装/箱体 | SOT-23 |
| 工厂包装数量 | 3000 |
| 技术 | Silicon |
| 晶体管极性 | NPN |
| 晶体管类型 | Bipolar |
| 最大工作温度 | + 150 C |
| 最大工作频率 | 9000 MHz |
| 最大直流电集电极电流 | 0.018 A |
| 最小工作温度 | - 65 C |
| 标准包装 | 3,000 |
| 电压-集射极击穿（最大值） | 15V |
| 电流-集电极(Ic)（最大值） | 18mA |
| 类型 | RF Bipolar Small Signal |
| 配置 | Single |
| 集电极—发射极最大电压VCEO | 15 V |
| 集电极连续电流 | 0.018 A |
| 零件号别名 | BFR505 T/R |
| 频率 | 9000 MHz |
| 频率-跃迁 | 9GHz |
