Datasheet下载- 型号： BC547
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BC547由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BC547价格参考。Fairchild SemiconductorBC547封装/规格：未分类， 暂无。您可以下载BC547参考资料、Datasheet数据手册功能说明书，资料中有BC547 详细功能的应用电路图电压和使用方法及教程。
BC547是安森美（ON Semiconductor）推出的通用NPN型双极结型晶体管（BJT），具有中等电流（IC max ≈ 100 mA）、中等电压（VCEO = 45 V）、高电流放大系数（hFE 典型值 110–800）及低噪声特性。其典型应用场景包括： 1. 小信号放大：广泛用于音频前置放大器、传感器信号调理电路（如温湿度、光敏电阻输出的微弱信号放大），得益于其良好增益和低噪声表现。 2. 开关控制：在低功耗数字逻辑接口中作为电子开关，驱动LED、小型继电器、蜂鸣器或MOSFET栅极，适用于Arduino、STM32等MCU的外围驱动电路。 3. 振荡与定时电路：常用于多谐振荡器、LED闪烁器、简单脉冲发生器等基础模拟电路，配合RC元件实现基本时序功能。 4. 电源管理辅助电路：如线性稳压器中的误差放大器、过流检测比较器的有源负载或电平移位单元。 5. 教育与原型开发：因引脚标准（TO-92封装）、参数稳定、成本低廉且资料丰富，被广泛用于电子教学实验与快速样机验证。 需注意：BC547不适用于大功率、高频（>100 MHz）或高可靠性工业/汽车场景；设计时应留足散热余量与安全裕度（如β降额、VCE ≤ 30 V推荐工作值）。替代型号可参考BC546/BC548，但电气参数略有差异，需查证数据手册。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS NPN 45V 100MA TO-92 |
| 产品分类 | 晶体管(BJT) - 单路 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

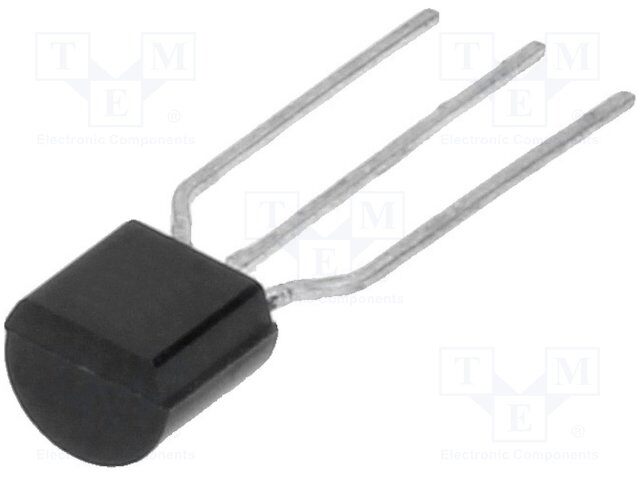

| 产品图片 |
|
| 产品型号 | BC547 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 600mV @ 5mA，100mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 110 @ 2mA，5V |
| 产品目录页面 | |
| 供应商器件封装 | TO-92-3 |
| 功率-最大值 | 500mW |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-226-3、TO-92-3 标准主体 |
| 晶体管类型 | NPN |
| 标准包装 | 2,000 |
| 电压-集射极击穿（最大值） | 45V |
| 电流-集电极(Ic)（最大值） | 100mA |
| 电流-集电极截止（最大值） | - |
| 频率-跃迁 | 300MHz |
,TO-226_straightlead.jpg)
