型号： BAT54CQ-7-F
制造商： Diodes Inc.
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供BAT54CQ-7-F由Diodes Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BAT54CQ-7-F价格参考￥0.14-￥0.16。Diodes Inc.BAT54CQ-7-F封装/规格：未分类，暂无。您可以下载BAT54CQ-7-F参考资料、Datasheet数据手册功能说明书，资料中有BAT54CQ-7-F 详细功能的应用电路图电压和使用方法及教程。

Diodes Incorporated的BAT54CQ-7-F是一款双通道肖特基整流二极管，属于二极管 - 整流器 - 单类别。其主要应用场景包括：

1. 电源管理：BAT54CQ-7-F适用于低电压、低功耗的电源管理系统，例如便携式设备的电池充电电路和电压调节电路。由于其低正向压降特性，能够提高效率并减少能量损耗。

2. 信号整流与检测：该二极管可用于射频（RF）和音频信号的整流与检测，适合于通信设备、传感器信号处理等领域。其快速开关速度和低漏电流特性使其在高频应用中表现优异。

3. 数据保护与ESD防护：BAT54CQ-7-F可作为静电放电（ESD）保护元件，用于保护敏感电子器件免受瞬态电压尖峰的影响，常见于USB接口、GPIO引脚和其他数据线路的保护电路。

4. 逆向电流阻断：在太阳能电池板或电池组中，该二极管可以防止电流逆流，从而保护系统免受损坏，并确保能量单向流动。

5. 逻辑电平转换：在需要不同电压逻辑电平转换的场合，BAT54CQ-7-F可以用作简单的电平转换器，实现高效且稳定的电压匹配。

6. 小型化设计支持：由于其采用紧凑型封装（如SOT-363），该二极管非常适合空间受限的设计，例如可穿戴设备、物联网（IoT）模块和其他微型化电子产品。

总之，BAT54CQ-7-F凭借其低功耗、快速响应和高可靠性，在消费电子、通信设备、工业控制以及汽车电子等多种领域具有广泛的应用价值。

产品参数图文手册常见问题

参数	数值
品牌	Diodes Incorporated
产品目录	半导体
描述	肖特基二极管与整流器 30V Schottky Diode 200mA IF 300/600
产品分类	分离式半导体
产品手册	点击此处下载产品Datasheet
产品图片
rohs	符合RoHS
产品系列	二极管与整流器,肖特基二极管与整流器,Diodes Incorporated BAT54CQ-7-F
产品型号	BAT54CQ-7-F
产品	Schottky Diodes
产品种类	肖特基二极管与整流器
商标	Diodes Incorporated
安装风格	SMD/SMT
封装	Reel

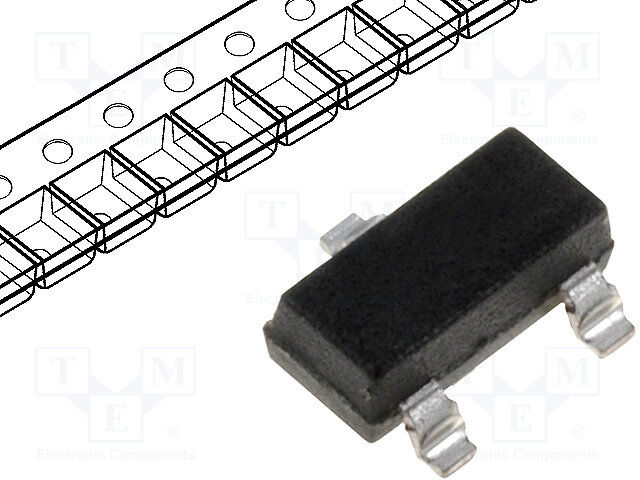

封装/箱体	SOT-23
峰值反向电压	30 V
工作温度范围	- 65 C to + 150 C
恢复时间	5 ns
技术	Silicon
最大二极管电容	10 pF
最大功率耗散	200 mW
最大反向漏泄电流	2 uA
最大工作温度	+ 150 C
最大浪涌电流	600 mA
最小工作温度	- 65 C
正向电压下降	1 V
正向连续电流	200 mA
系列	BAT54C
