Datasheet下载- 型号： AUIRL3705N
- 制造商： International Rectifier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供AUIRL3705N由International Rectifier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 AUIRL3705N价格参考。International RectifierAUIRL3705N封装/规格：未分类， 暂无。您可以下载AUIRL3705N参考资料、Datasheet数据手册功能说明书，资料中有AUIRL3705N 详细功能的应用电路图电压和使用方法及教程。

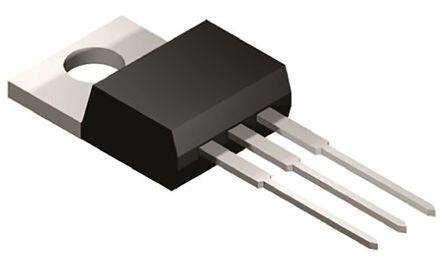

AUIRL3705N 是英飞凌（Infineon Technologies）推出的汽车级N沟道增强型功率MOSFET，采用TO-220AB封装，具备低导通电阻（RDS(on) ≈ 12 mΩ @ VGS = 10 V）、高电流能力（ID = 86 A连续，240 A脉冲）及AEC-Q101认证，专为严苛车载环境设计。 其典型应用场景包括： ✅ 汽车电子系统：如车身控制模块（BCM）中的车灯驱动（前大灯、雾灯、LED尾灯开关）、雨刷电机、座椅调节电机、风扇/水泵等直流有刷电机的H桥或单边开关控制； ✅ 电源管理：车载DC-DC转换器（如12V→5V/3.3V）的同步整流开关、负载开关（Load Switch），支持快速启停与过流保护； ✅ 工业与替代应用：在非汽车领域，亦用于中功率开关电源、电动工具驱动、UPS逆变器辅助开关等对可靠性与温度稳定性要求较高的场合（工作结温达−55°C至+175°C）。 该器件内置续流二极管，具备强雪崩耐量（UIS Rated），可承受感性负载关断时的电压尖峰，简化外围保护设计。其逻辑电平兼容特性（VGS(th) 通常2–4 V）便于微控制器（如英飞凌AURIX™）直接驱动，降低驱动电路复杂度。 综上，AUIRL3705N核心价值在于高可靠性、高效率与汽车级鲁棒性，是12V/24V车载动力控制与中功率开关应用的理想选择。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| ChannelMode | Enhancement |
| 描述 | MOSFET N-CH 55V 89A TO-220ABMOSFET AUTO 55V 1 N-CH HEXFET 10mOhms |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 89 A |
| Id-连续漏极电流 | 89 A |
| 品牌 | International Rectifier |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,International Rectifier AUIRL3705N* |
| 数据手册 | |
| 产品型号 | AUIRL3705N |
| Pd-PowerDissipation | 170 W |
| Pd-功率耗散 | 170 W |
| Qg-GateCharge | 65.3 nC |
| Qg-栅极电荷 | 65.3 nC |
| RdsOn-Drain-SourceResistance | 10 mOhms |
| RdsOn-漏源导通电阻 | 10 mOhms |
| Vds-Drain-SourceBreakdownVoltage | 55 V |
| Vds-漏源极击穿电压 | 55 V |
| Vgs-Gate-SourceBreakdownVoltage | 16 V |
| Vgs-栅源极击穿电压 | 16 V |
| 上升时间 | 140 ns |
| 下降时间 | 78 ns |
| 不同Id时的Vgs(th)（最大值） | 2V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 3600pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 98nC @ 5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 10 毫欧 @ 46A，10V |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26250 |
| 产品种类 | MOSFET |
| 供应商器件封装 | TO-220AB |
| 典型关闭延迟时间 | 37 ns |
| 功率-最大值 | 170W |
| 包装 | 管件 |
| 商标 | International Rectifier |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-3 |
| 封装/箱体 | TO-220-3 |
| 工厂包装数量 | 50 |
| 晶体管极性 | N-Channel |
| 最小工作温度 | - 55 C |
| 标准包装 | 50 |
| 漏源极电压(Vdss) | 55V |
| 电流-连续漏极(Id)（25°C时） | 89A （Tc） |
| 通道模式 | Enhancement |
| 配置 | Single |
