Datasheet下载- 型号： ATMEGA169-16AU
- 制造商： Atmel
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ATMEGA169-16AU由Atmel设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ATMEGA169-16AU价格参考。AtmelATMEGA169-16AU封装/规格：未分类， 暂无。您可以下载ATMEGA169-16AU参考资料、Datasheet数据手册功能说明书，资料中有ATMEGA169-16AU 详细功能的应用电路图电压和使用方法及教程。
ATMEGA169-16AU是Microchip Technology（收购Atmel后延续其AVR产品线）推出的8位AVR微控制器，采用PDIP/MLF/QFP封装，工作频率最高16 MHz，内置16 KB Flash、1 KB SRAM、512字节EEPROM，集成LCD控制器、USART、SPI、TWI、ADC及丰富定时器资源。 其典型应用场景包括： ✅ 智能仪表与人机界面设备：内置LCD驱动器（支持4×28段），广泛用于燃气表、电表、水表、温控器、数字万用表等带段码液晶显示的嵌入式终端。 ✅ 工业控制与传感器节点：凭借低功耗（休眠电流＜1 µA）、宽温工作范围（–40°C至85°C）及抗干扰能力，适用于现场温度/湿度/压力采集模块、PLC子模块、电机状态监测器等。 ✅ 消费类电子与家电控制：如微波炉、洗衣机控制板、咖啡机主控，利用其丰富的I/O、PWM和模拟比较功能实现按键扫描、LED背光调节、蜂鸣器驱动及简单闭环控制。 ✅ 教育与原型开发：作为经典AVR芯片，常用于高校单片机实验平台、创客项目（如简易数据记录仪、环境监测盒），兼容Arduino生态（需适配引导程序）及Atmel Studio开发环境。 该型号已停产（建议选用ATmega169PA或升级至AVR DA/DD系列替代），但仍在大量存量工业设备中稳定运行，适用于对成本敏感、功能适中、需LCD直驱且无需复杂OS的中低端嵌入式应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MCU 8BIT 16KB FLASH 64TQFP |
| EEPROM容量 | 512 x 8 |
| 产品分类 | 嵌入式 - 微控制器 |
| I/O数 | 54 |
| 品牌 | Atmel |
| 数据手册 | |

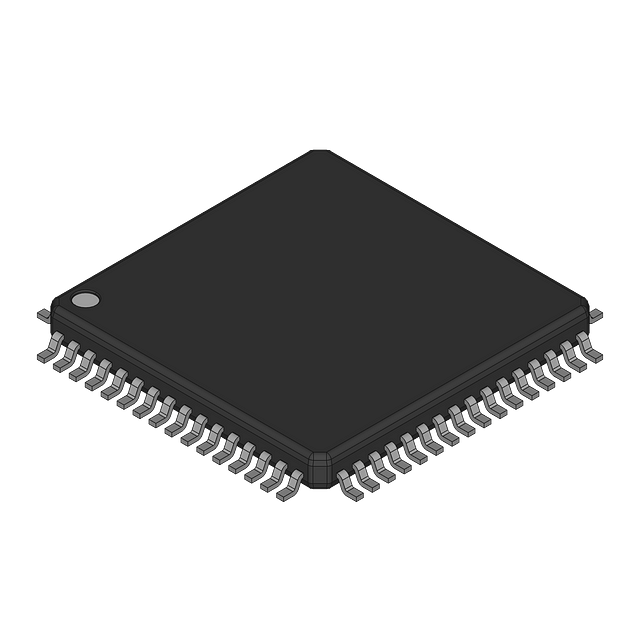

| 产品图片 |
|
| 产品型号 | ATMEGA169-16AU |
| RAM容量 | 1K x 8 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | AVR® ATmega |
| 供应商器件封装 | 64-TQFP（14x14） |
| 包装 | 托盘 |
| 外设 | 欠压检测/复位，LCD，POR，PWM，WDT |
| 封装/外壳 | 64-TQFP |
| 工作温度 | -40°C ~ 85°C |
| 振荡器类型 | 内部 |
| 数据转换器 | A/D 8x10b |
| 标准包装 | 90 |
| 核心处理器 | AVR |
| 核心尺寸 | 8-位 |
| 电压-电源(Vcc/Vdd) | 2.7 V ~ 5.5 V |
| 程序存储器类型 | 闪存 |
| 程序存储容量 | 16KB（8K x 16） |
| 连接性 | SPI，UART/USART，USI |
| 速度 | 16MHz |
| 配用 | /product-detail/zh/ATAVRBFLY/ATAVRBFLY-ND/562203/product-detail/zh/ATSTK502/ATSTK502-ND/522037 |
