Datasheet下载- 型号： ASKHF3A04AY
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ASKHF3A04AY由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ASKHF3A04AY价格参考。C&K ComponentsASKHF3A04AY封装/规格：未分类， 暂无。您可以下载ASKHF3A04AY参考资料、Datasheet数据手册功能说明书，资料中有ASKHF3A04AY 详细功能的应用电路图电压和使用方法及教程。
C&K Components的ASKHF3A04AY是一款微型快动（Snap-Action）限位开关，属于高可靠性机械式行程开关。其典型应用场景包括：工业自动化设备中的位置检测与行程控制，如包装机械、输送线挡板到位确认、自动门限位保护；办公设备（如复印机、打印机）中纸张路径的卡纸检测、盖板开闭状态识别；医疗设备（如影像设备移动平台、电动病床）的安全限位与运动终点保护；以及小型机电系统（如电动工具、家用电器）中的机械动作反馈与过行程防护。该型号采用IP67防护等级，具备防尘防水能力，触点为单刀双掷（SPDT），额定电流5A/250VAC，适合中等负载下的频繁操作。其紧凑尺寸（约21.5×10.2×14.5 mm）和可靠快动机构（动作力小、回差明确、触点瞬时切换）确保在空间受限且需精准、无抖动信号输出的场合稳定工作。广泛用于需要高重复精度、长寿命（典型机械寿命达1,000万次）及环境适应性强的嵌入式控制系统中。
| 参数 | 数值 |
| 产品目录 | 开关机电产品 |
| 描述 | SWITCH SNAP-ACTING SP ROLL 125V基本/快动开关 Switch Snap-Acting Sp Roller |
| 产品分类 | 快动，限位开关开关 |
| 品牌 | C&K Components |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 基本/快动开关,C&K Components ASKHF3A04AYA |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | http://www.ck-components.com/index.php?module=media&action=Display&cmpref=15157&lang=en&width=&height=&format=&alt= |
| 产品型号 | ASKHF3A04AY |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30457 |

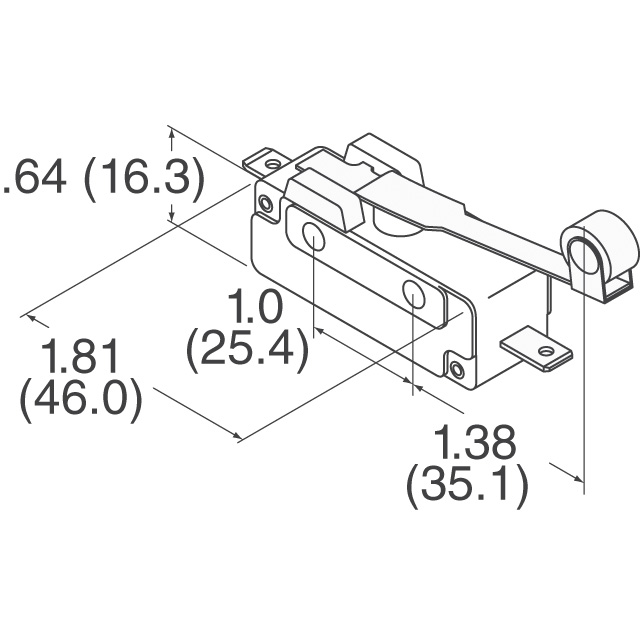

| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 基本/快动开关 |
| 侵入防护 | - |
| 其它名称 | *ASKHF3A04AY |
| 包装 | 散装 |
| 商标 | C&K Components |
| 安装类型 | 底座安装 |
| 工作位置 | 0.718" （18.24mm） |
| 工作力 | 5.6 N |
| 工作温度 | -55°C ~ 85°C |
| 工厂包装数量 | 1 |
| 差动行程 | - |
| 开关功能 | OFF - (ON) |
| 执行器 | Roller Lever |
| 操作力，扭矩 | 113gf |
| 机械寿命 | - |
| 标准包装 | 1 |
| 特性 | - |
| 电压额定值AC | 250 V |
| 电压额定值DC | 24 V |
| 电气寿命 | 75，000 次循环 |
| 电流额定值 | 25 A |
| 电路 | SPST-NO |
| 端子类型 | 快速连接 - 0.250"（6.3mm） |
| 端接类型 | Quick Connect Terminal |
| 系列 | A |
| 致动器类型 | 按片，滚轴 |
| 触点形式 | SPST |
| 超行程 | 0.312" （7.9mm） |
| 释放力 | 14gf |
| 预行程 | 0.312" （7.9mm） |
| 额定电压-AC | 125V |
| 额定电压-DC | 24V |
| 额定电流 | 25A （AC）， 2A （DC） |
