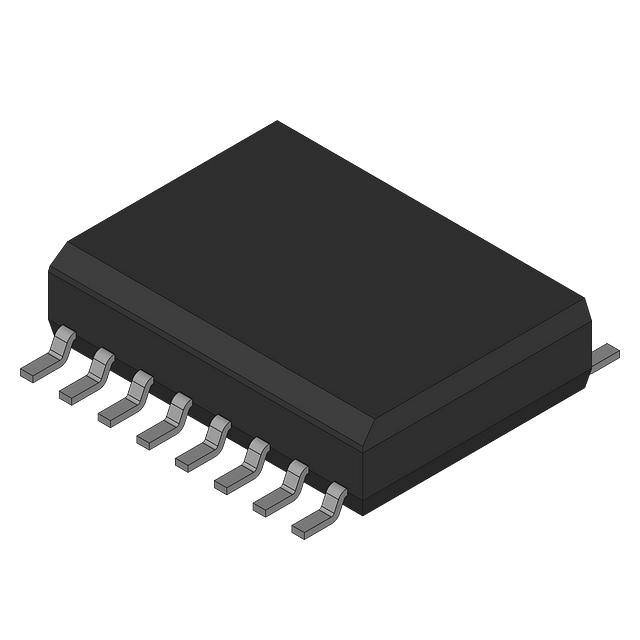

图片仅供参考
详细数据请看参考数据手册
- 型号： ADUM5401WCRWZ
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADUM5401WCRWZ由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADUM5401WCRWZ价格参考。AnalogADUM5401WCRWZ封装/规格：未分类， 暂无。您可以下载ADUM5401WCRWZ参考资料、Datasheet数据手册功能说明书，资料中有ADUM5401WCRWZ 详细功能的应用电路图电压和使用方法及教程。
ADUM5401WCRWZ是Analog Devices Inc.（ADI）推出的四通道数字隔离器，集成isoPower® DC-DC转换器，提供5 kVrms增强型隔离、–40°C至125°C宽温工作范围及AEC-Q100认证（W级），专为高可靠性汽车与工业应用设计。 典型应用场景包括： ✅ 电动汽车（EV）与混合动力汽车：用于电池管理系统（BMS）中高压侧与低压MCU之间的信号隔离与供电，隔离SPI/I²C通信、ADC采样数据传输及故障信号反馈，满足功能安全（ISO 26262 ASIL-B/D）要求。 ✅ 工业自动化：在PLC模块、电机驱动器和隔离I/O端子中，实现控制器与现场设备（如编码器、传感器、IGBT栅极驱动）间的数字信号隔离，同时为次级侧提供4.5 V/500 mW隔离电源，简化系统供电设计。 ✅ 可再生能源系统：应用于光伏逆变器和储能变流器（PCS）中，隔离MCU与高压DC链路监控电路、电流/电压采样接口，提升系统抗干扰能力与安全性。 ✅ 医疗设备：在符合IEC 60601-1的病人监护设备或诊断仪器中，提供关键信号路径的强化隔离，保障电气安全与信号完整性。 其“W”后缀代表车规级（AEC-Q100 Grade 1），CRWZ封装为16引脚SOIC宽体（7.8 mm爬电距离），支持高达25 Mbps数据速率，具备低传播延迟（<32 ns）、高共模瞬态抗扰度（>75 kV/μs）等优势，适用于对安全性、可靠性和EMC性能要求严苛的场景。
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| ChannelType | 单向 |
| 描述 | IC DGTL ISO 4CH LOGIC 16SOIC |
| 产品分类 | 数字隔离器 |
| IsolatedPower | 是 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | ADUM5401WCRWZ |
| PulseWidthDistortion(Max) | 6ns |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | IsoPower®， iCoupler® |
| 上升/下降时间（典型值） | 2.5ns， 2.5ns |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25760 |
| 产品目录页面 | |
| 传播延迟tpLH/tpHL（最大值） | 60ns， 60ns |
| 供应商器件封装 | 16-SOIC |
| 共模瞬态抗扰度（最小值） | 25kV/µs |
| 包装 | 管件 |
| 封装/外壳 | 16-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 105°C |
| 技术 | 磁耦合 |
| 数据速率 | 25Mbps |
| 标准包装 | 47 |
| 电压-电源 | 3 V ~ 5.5 V |
| 电压-隔离 | 2500Vrms |
| 类型 | 通用 |
| 脉宽失真（最大） | 6ns |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2474710092001 |
| 设计资源 | |
| 输入-输入侧1/输入侧2 | 3/1 |
| 通道数 | 4 |
| 通道类型 | 单向 |
| 配用 | /product-detail/zh/EVAL-CN0336-PMDZ/EVAL-CN0336-PMDZ-ND/4759176 |
| 隔离式电源 | 是 |
