Datasheet下载- 型号： ADP2109ACBZ-1.0-R7
- 制造商： Analog
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ADP2109ACBZ-1.0-R7由Analog设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ADP2109ACBZ-1.0-R7价格参考。AnalogADP2109ACBZ-1.0-R7封装/规格：未分类， 暂无。您可以下载ADP2109ACBZ-1.0-R7参考资料、Datasheet数据手册功能说明书，资料中有ADP2109ACBZ-1.0-R7 详细功能的应用电路图电压和使用方法及教程。
ADP2109ACBZ-1.0-R7 是 Analog Devices（ADI）推出的高效率、同步降压DC-DC开关稳压器，固定输出电压为1.0 V，最大输出电流达600 mA，采用超小型6引脚WLCSP封装（1.0 mm × 1.5 mm）。其典型应用场景包括： - 便携式低功耗电子设备：如智能手机、平板电脑、可穿戴设备（智能手表、TWS耳机）中为ARM Cortex-M系列MCU、DSP、FPGA内核或低电压I/O供电； - 空间受限的嵌入式系统：适用于工业传感器节点、物联网终端（IoT Edge Device）、电池供电的无线模块（如BLE/Wi-Fi SoC），得益于其小尺寸与高轻载效率（支持脉冲频率调制PFM模式）； - 对噪声敏感的模拟/混合信号电路供电：内置软启动、低纹波（典型值<10 mVpp）及良好PSRR特性，适合作为ADC/DAC基准电源、RF收发器核心电源或精密运放供电； - 多电源轨系统中的次级稳压源：可由3.3 V或5 V主电源（如锂电池或USB输入）高效降压至1.0 V，用于SoC内核供电。 该器件支持1.6 V–3.6 V宽输入电压范围，静态电流仅25 μA（PFM模式），具备过流保护与热关断功能，兼具高集成度、低BOM成本与可靠性能，广泛应用于对尺寸、能效和瞬态响应有严苛要求的现代便携式与边缘计算场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC REG BUCK SYNC 1V 0.6A 5WLCSP |
| 产品分类 | PMIC - 稳压器 - DC DC 开关稳压器 |
| 品牌 | Analog Devices Inc |
| 数据手册 | |

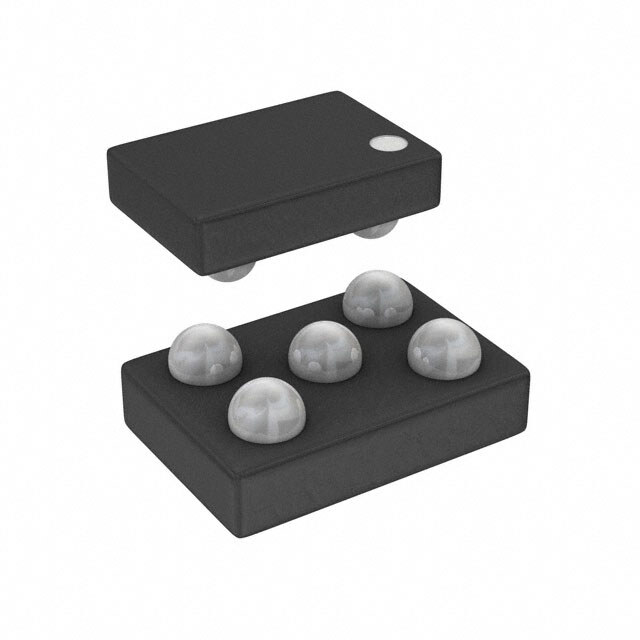

| 产品图片 |
|
| 产品型号 | ADP2109ACBZ-1.0-R7 |
| PCN封装 | |
| PWM类型 | 电流模式 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 5-WLCSP |
| 其它名称 | ADP2109ACBZ-1.0-R7DKR |
| 包装 | Digi-Reel® |
| 同步整流器 | 是 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 5-WFBGA，WLCSP |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1 |
| 电压-输入 | 2.3 V ~ 5.5 V |
| 电压-输出 | 1V |
| 电流-输出 | 600mA |
| 类型 | 降压（降压） |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=505&videoID=2245193149001 |
| 输出数 | 1 |
| 输出类型 | 固定 |
| 频率-开关 | 3MHz |
