Datasheet下载- 型号： ACF451832-101-TLD01
- 制造商： TDK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ACF451832-101-TLD01由TDK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ACF451832-101-TLD01价格参考。TDKACF451832-101-TLD01封装/规格：未分类， 暂无。您可以下载ACF451832-101-TLD01参考资料、Datasheet数据手册功能说明书，资料中有ACF451832-101-TLD01 详细功能的应用电路图电压和使用方法及教程。
ACF451832-101-TLD01 是 TDK 公司推出的高性能片式 EMI/RFI 滤波器（LC 型），采用 4518 封装（4.5×1.8×3.2 mm），标称电感值为 100 µH（101 表示 10 × 10¹ = 100 µH），内置共模扼流圈结构，专为抑制共模噪声设计。其典型应用场景包括： - USB 2.0/3.0 高速数据接口：置于 USB 连接器附近，滤除高频共模干扰（如 30 MHz–1 GHz），确保信号完整性与电磁兼容性（EMC）通过 CISPR 22/32、IEC 61000-4-6 等认证； - HDMI、LVDS、MIPI 等高速差分信号线：在摄像头模组、显示屏排线入口处使用，抑制板级耦合引入的射频噪声，防止图像噪点或误码； - 便携式电子设备电源输入端：如智能手机、平板电脑、TWS 耳机的 PMIC 或 USB-C PD 充电路径中，配合去耦电容构成 π 型 LC 滤波网络，降低传导发射（CE）并提升抗扰度； - 汽车信息娱乐系统（IVI）及 ADAS 摄像头模块：满足 AEC-Q200 可靠性要求（该型号为工业级，非车规，但常用于车载消费类子系统），抑制 MCU、DC-DC 转换器产生的开关噪声对敏感模拟/RF 电路（如 GPS、Wi-Fi/BT 天线）的干扰。 该器件具有低直流电阻（典型 0.35 Ω）、高共模阻抗（≥1000 Ω @ 100 MHz）和良好温度稳定性，适用于空间受限、EMI 要求严苛的紧凑型电子产品。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 滤波器 |
| 描述 | FILTER 3-TERM 280MHZ 300MA SMD |
| ESD保护 | 无 |
| 产品分类 | EMI/RFI 滤波器（LC、RC 网络） |
| 品牌 | TDK Corporation |
| 数据手册 | |

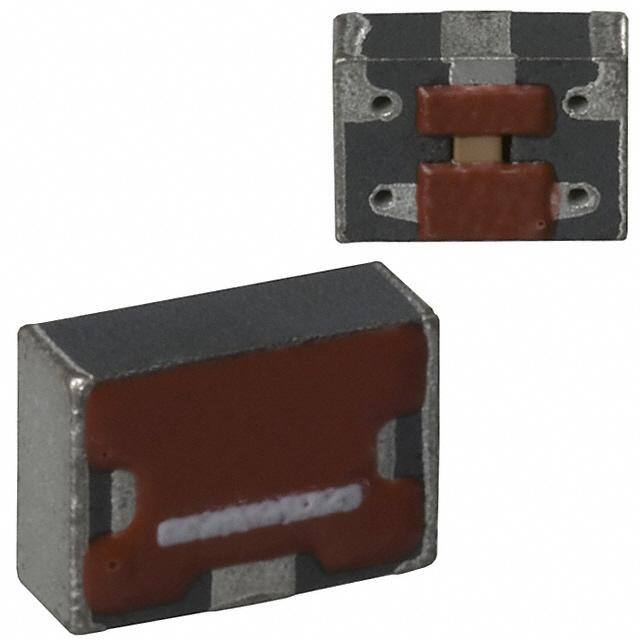

| 产品图片 |
|
| 产品型号 | ACF451832-101-TLD01 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | ACF |
| 中心/截止频率 | 280MHz（截止值） |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.177" 长 x 0.126" 宽（4.50mm x 3.20mm） |
| 封装/外壳 | 1812（4532 公制），3 PC 板 |
| 工作温度 | -25°C ~ 85°C |
| 应用 | 移动设备的数据线路 |
| 技术 | LC（T 型） |
| 数值 | - |
| 标准包装 | 4,000 |
| 滤波器阶数 | 3rd |
| 电流 | 300mA |
| 电阻-通道(Ω) | 0.15 |
| 类型 | 低通 |
| 衰减值 | 25dB @ 235MHz ~ 335MHz |
| 通道数 | 1 |
| 高度 | 0.079"（2.00mm） |
