Datasheet下载- 型号： 929850-01-08-RB
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供929850-01-08-RB由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 929850-01-08-RB价格参考。3M929850-01-08-RB封装/规格：未分类， 暂无。您可以下载929850-01-08-RB参考资料、Datasheet数据手册功能说明书，资料中有929850-01-08-RB 详细功能的应用电路图电压和使用方法及教程。

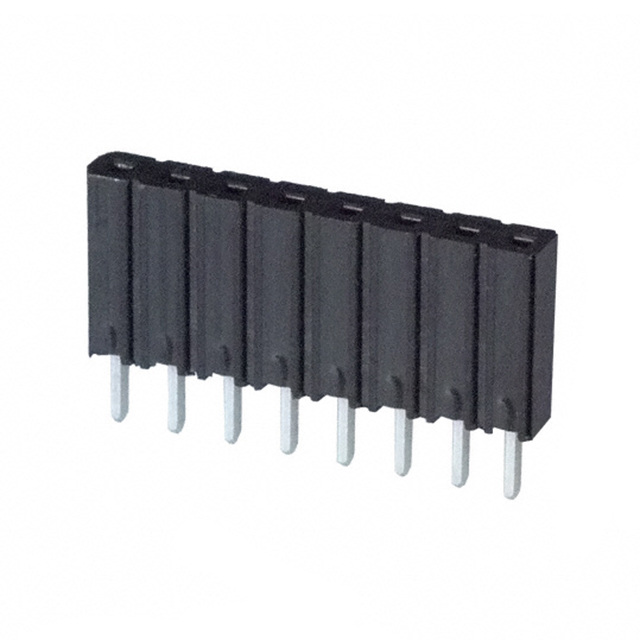

3M型号929850-01-08-RB是一款矩形连接器（针座/插座，母插口），属于3M Scotchlok®或同类高可靠性压接式连接系统。该型号为8位（8-position）、直插式、带锁扣结构的母端插座，采用磷青铜镀锡触点与阻燃PBT外壳，具备优异的抗振性、防误插设计及IP等级防护（通常达IP54级，具体需查最新规格书）。 典型应用场景包括： - 工业自动化设备中的传感器、执行器与PLC模块间信号/电源连接； - 汽车电子系统（如车身控制模块BCM、照明控制单元）中需耐振动、耐温（-40℃~105℃）的线对板连接； - 医疗设备内部板级互连（如监护仪、便携诊断设备），满足UL/CSA安全认证及RoHS要求； - 户外通信基站、智能电表等户外终端设备中对防尘、防潮有基本要求的中低速信号传输场景。 其RB后缀通常表示卷带包装（Reel & Box），适用于SMT贴片或半自动装配产线，提升生产效率。需注意：该连接器为压接式（非焊接），须配合3M专用压接工具及匹配线规（如AWG 26–30）使用，确保接触电阻稳定与长期可靠性。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | CONN SOCKET 8POS STR .100" GOLD集管和线壳 8P STRT BRD MNT SKT 1 ROW 30MICRO" AU |
| 产品分类 | 矩形连接器 - 针座，插座，母插口集管和线壳 |
| 品牌 | 3M Electronic Solutions Division |
| 产品手册 | http://multimedia.3m.com/mws/mediawebserver?mwsId=66666UuZjcFSLXTt4Xf_LXs6EVuQEcuZgVs6EVs6E666666-- |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 3M Electronic Solutions Division 929850-01-08-RB929 |
| 数据手册 | |
| 产品型号 | 929850-01-08-RB |
| 产品种类 | 集管和线壳 |
| 产品类型 | Headers |
| 位置数量 | 8 |
| 其它名称 | 00051111951958 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 商标 | 3M Electronic Solutions Division |
| 外壳材料 | Polyester |
| 安装类型 | 通孔 |
| 安装角 | Vertical |
| 安装风格 | - |
| 工厂包装数量 | 100 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 100 |
| 特性 | - |
| 电流额定值 | 1 A |
| 端接 | 焊接 |
| 端接类型 | Through Hole |
| 类型 | Pin Strip |
| 系列 | 929 |
| 紧固类型 | - |
| 节距 | 2.54 mm |
| 触头类型 | 叉状 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 触点材料 | Copper Alloy |
| 触点电镀 | Gold |
| 触点类型 | Socket (Female) |
| 连接器类型 | 插座 |
| 针脚数 | 8 |
| 间距 | 0.100"（2.54mm） |
| 零件号别名 | 05111195195 80001243585 |
| 颜色 | 黑 |
