Datasheet下载- 型号： 7603-551NLF
- 制造商： TUSONIX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供7603-551NLF由TUSONIX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 7603-551NLF价格参考。TUSONIX7603-551NLF封装/规格：未分类， 暂无。您可以下载7603-551NLF参考资料、Datasheet数据手册功能说明书，资料中有7603-551NLF 详细功能的应用电路图电压和使用方法及教程。
Tusonix（CTS电子元件子公司）的7603-551NLF是一款高可靠性隔板块（Isolation Barrier Terminal Block），主要用于需要电气隔离与安全分断的工业控制和电源分配场景。该型号采用UL/CSA认证的阻燃外壳（UL94 V-0），额定电压600V，电流15A，支持导线范围12–22 AWG，具备双排接线、螺钉压紧式端子结构，确保稳定接触与抗振动性能。 典型应用场景包括： • 工业自动化控制系统中，作为PLC输入/输出模块与现场传感器、执行器之间的安全隔离接口，防止地环路干扰及高压窜入； • 电源分配单元（PDU）或配电箱内，用于隔离不同电位回路（如AC主电源与DC控制回路），满足功能隔离（Functional Isolation）要求； • 医疗设备、测试仪器等对电气安全性与信号完整性要求严格的场合，提供基础隔离屏障； • 轨道交通与楼宇自控系统中，用于信号调理柜或端子箱，实现强弱电分区布线与维护安全隔离。 其“NLF”后缀表示无卤素（Halogen-Free）、符合RoHS与REACH环保标准，适用于密闭或人员密集环境。该产品不提供增强隔离（Reinforced Isolation）等级，故不可替代安全隔离（Safety Isolation）用途（如医疗患者保护MOPP）。实际选型需结合系统绝缘配合、爬电距离/电气间隙要求及IEC/UL相关标准综合评估。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |
| 描述 | TERM BLOCK 3P FIL 2500/5000PF PI栅栏接线端子 3 term. -40C +105C +2000pF Rear Pnl Mnt |
| 产品分类 | 接线座 - 隔板块接线端子板 |
| 品牌 | Tusonix |
| 产品手册 | |

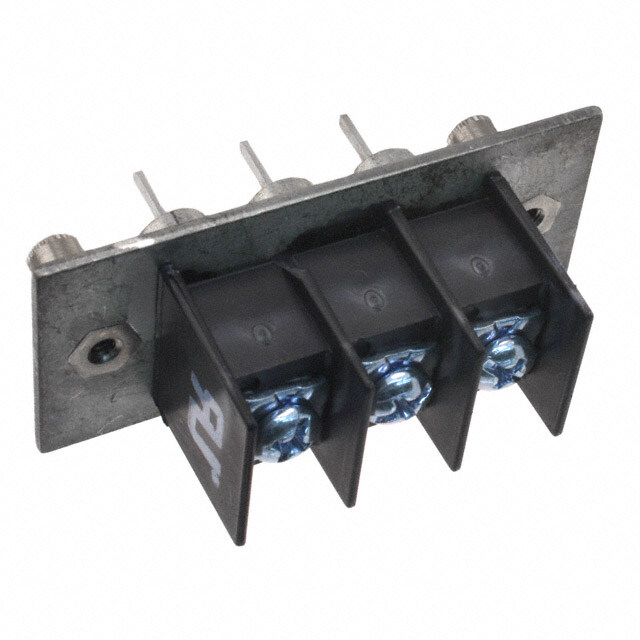

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 栅栏接线端子,Tusonix 7603-551NLF- |
| 数据手册 | |
| 产品型号 | 7603-551NLF |
| 产品 | Barrier Terminal Blocks |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=18000 |
| 产品目录页面 | |
| 产品种类 | 栅栏接线端子 |
| 位置数量 | 3 |
| 其它名称 | 410-1207 |
| 包装 | 托盘 |
| 可燃性等级 | UL 94 V-0 |
| 商标 | Tusonix |
| 外壳材料 | Thermoplastic |
| 安装类型 | 底座，面板 |
| 安装角 | Vertical |
| 安装风格 | Through Hole |
| 宽度 | 25.4 mm |
| 封装 | Tray |
| 工作温度 | -55°C ~ 105°C |
| 工作温度范围 | - 40 C to + 105 C |
| 工厂包装数量 | 15 |
| 底部端接 | PC 引脚 |
| 排数 | 1 |
| 材料-绝缘 | 聚对苯二甲酸丁二酯（PBT） |
| 材料可燃性等级 | UL94 V-0 |
| 标准包装 | 15 |
| 特性 | 滤波器 2500/5000pF， 法兰 |
| 电压额定值 | 100 V |
| 电流额定值 | 20 A |
| 电路数 | 3 |
| 端子块类型 | 阻隔块 |
| 端子材料 | - |
| 端子镀层 | - |
| 端接类型 | Screw |
| 类型 | Wire-to-Board |
| 线规 | - |
| 线规最大值 | 12 |
| 节距 | 11.1 mm |
| 进线数 | 3 |
| 长度 | 57.15 mm |
| 间距 | 0.437"（11.10mm） |
| 隔板类型 | 双壁（双） |
| 顶部端接 | 螺钉，带紧固板 |
| 颜色 | - |
| 额定电压 | - |
| 额定电流 | 20A |
| 高度 | 39.62 mm |
