Datasheet下载- 型号： 74LVTH162244MEA
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74LVTH162244MEA由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74LVTH162244MEA价格参考。Fairchild Semiconductor74LVTH162244MEA封装/规格：未分类， 暂无。您可以下载74LVTH162244MEA参考资料、Datasheet数据手册功能说明书，资料中有74LVTH162244MEA 详细功能的应用电路图电压和使用方法及教程。
74LVTH162244MEA 是安森美（ON Semiconductor）推出的16位低压LVT（Low-Voltage TTL）系列三态缓冲器/线路驱动器，具有3.3V供电、高驱动能力（±12mA）、低功耗及TTL兼容输入等特性。其典型应用场景包括： - 板级数据总线驱动与隔离：用于3.3V系统中扩展数据总线（如地址/数据复用总线），驱动长走线或多负载（如FPGA、ASIC、SRAM、Flash等），提升信号完整性与抗噪性。 - 电平转换与接口缓冲：在混合电压系统中（如3.3V逻辑与5V外围器件共存时），配合上拉电阻可实现方向可控的电平适配（需注意其为单向缓冲器，非双向自动电平转换）。 - 热插拔与电源管理支持：具备Ioff（断电保护）功能，当VCC掉电时输入/输出呈高阻态，防止电流倒灌，适用于热插拔背板、模块化系统或电源分序上电设计。 - 工业控制与通信接口：常用于PLC、工控背板、PCI/ISA扩展槽、CAN/LIN物理层前端等场景，提供可靠的数据中继与负载隔离。 - 测试与诊断电路：利用其独立使能（OE#）控制各组8位通道，便于分段调试、故障隔离或边界扫描辅助。 该器件不适用于高速串行通信（如USB、PCIe）或模拟信号处理，且需注意其无内置ESD保护二极管，PCB设计中建议添加外部防护。总体适用于中低速（≤100MHz）、高可靠性要求的3.3V数字系统互连场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC BUFF DVR TRI-ST 16BIT 48SSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

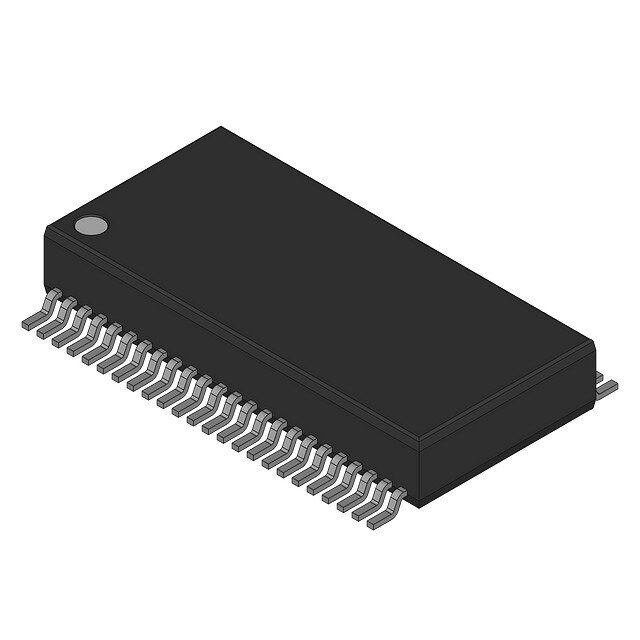

| 产品图片 |
|
| 产品型号 | 74LVTH162244MEA |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LVTH |
| 供应商器件封装 | 48-SSOP |
| 元件数 | 4 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 48-BSSOP（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 29 |
| 每元件位数 | 4 |
| 电压-电源 | 2.7 V ~ 3.6 V |
| 电流-输出高，低 | 12mA，12mA |
| 逻辑类型 | 缓冲器/线路驱动器，非反相 |
