Datasheet下载- 型号： 74LCX821MSA
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74LCX821MSA由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74LCX821MSA价格参考。Fairchild Semiconductor74LCX821MSA封装/规格：未分类， 暂无。您可以下载74LCX821MSA参考资料、Datasheet数据手册功能说明书，资料中有74LCX821MSA 详细功能的应用电路图电压和使用方法及教程。
74LCX821MSA 是安森美（ON Semiconductor）推出的低电压CMOS 10位透明锁存器/边沿触发D型触发器（带3态输出），属于逻辑 - 触发器类别。其典型应用场景包括： - 总线接口与数据缓冲：内置三态输出和独立输出使能（OE）控制，适用于多主设备共享数据总线的系统（如嵌入式主板、工业控制器），实现数据隔离与方向控制。 - 电平转换桥接：支持2.3V–3.6V宽电源电压，输入可耐受5V（5V-tolerant I/O），常用于3.3V逻辑系统与5V旧设备（如EEPROM、ASIC接口）之间的安全电平转换。 - 高速时序控制：典型传播延迟约5.5ns（VCC=3.3V），适用于中高频数字系统中的状态锁存、寄存器暂存或采样保持（如通信模块的数据同步、FPGA配置接口）。 - 低功耗便携设备：LCX系列具备低静态电流（<10μA）和关断高阻特性，适合电池供电设备（如手持终端、传感器节点）中需动态关闭外设接口的场景。 - 工业与汽车电子：符合AEC-Q100标准（部分版本），可用于车载信息娱乐系统中的显示驱动时序控制或CAN/LIN总线收发器接口逻辑。 该器件采用SOIC-24封装（MSA），兼顾可靠性与PCB布局灵活性，广泛应用于通信、工控、消费电子及汽车电子等对兼容性、功耗及时序性能有综合要求的领域。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 24SSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

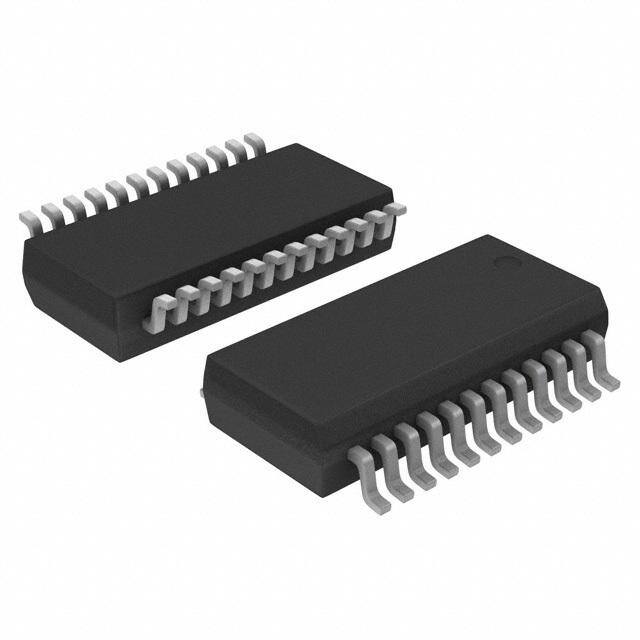

| 产品图片 | |
| 产品型号 | 74LCX821MSA |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LCX |
| 不同V、最大CL时的最大传播延迟 | 7ns @ 3.3V，50pF |
| 元件数 | 1 |
| 功能 | 标准 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 24-SSOP（0.209"，5.30mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 58 |
| 每元件位数 | 10 |
| 电压-电源 | 2 V ~ 3.6 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 10µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 7pF |
| 输出类型 | 三态， 非反相 |
| 频率-时钟 | 150MHz |
