Datasheet下载- 型号： 74F534SJ
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74F534SJ由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74F534SJ价格参考。Fairchild Semiconductor74F534SJ封装/规格：未分类， 暂无。您可以下载74F534SJ参考资料、Datasheet数据手册功能说明书，资料中有74F534SJ 详细功能的应用电路图电压和使用方法及教程。
74F534SJ 是安森美（ON Semiconductor）推出的高速TTL（F系列）8位带三态输出的D型透明锁存器/触发器，具有输出使能（OE）和锁存使能（LE）控制功能。其典型应用场景包括： - 总线接口与数据暂存：在8位微处理器系统（如早期8080、Z80等）中，用作地址锁存器或数据缓冲器，实现地址/数据总线分时复用（如配合8282锁存器），确保地址稳定后驱动存储器或外设。 - 数字系统中的同步控制：在可编程逻辑、工业控制板或测试设备中，作为边沿触发式D触发器（需配合时钟信号），实现数据采样、状态保持或时序同步，尤其适用于对建立/保持时间要求不苛刻但需较高速度（tPD ≈ 6–8 ns）的场合。 - 电平转换与驱动增强：利用其三态输出特性（高阻/低/高），可隔离或驱动容性负载较大的总线，避免信号反射与竞争，常用于多主设备共享总线的系统中作方向控制或驱动级扩展。 - 老式通信与仪器设备：常见于上世纪80–90年代的通信基带电路、ATE自动测试设备、PLC模块及视频字符发生器等，作为关键时序元件完成并行数据锁存与传输。 需注意：该器件属F系列（非5V CMOS），工作电压为+4.5V至+5.5V，已逐步被74LCX、74LVC等低功耗CMOS替代；当前主要用于产线维护、老旧设备备件替换或特定军工/航天遗留系统升级场景。设计新项目时建议优先选用ON Semiconductor的现代兼容型号（如NC7SZ570或MC74VHC574）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |

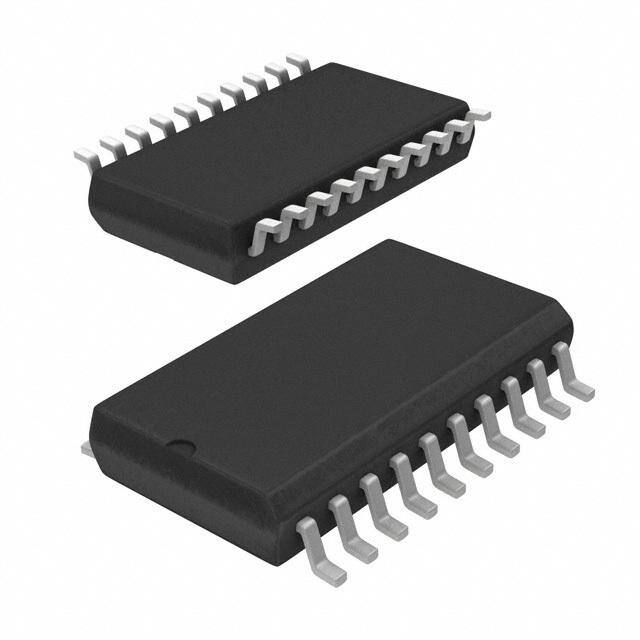

| 描述 | IC D-TYPE POS TRG SNGL 20SOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 74F534SJ |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74F |
| 不同V、最大CL时的最大传播延迟 | 8.5ns @ 5V，50pF |
| 元件数 | 1 |
| 功能 | 标准 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-SOIC（0.209"，5.30mm 宽） |
| 工作温度 | 0°C ~ 70°C |
| 标准包装 | 38 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 3mA，24mA |
| 电流-静态 | 86mA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | - |
| 输出类型 | 三态， 反相 |
| 频率-时钟 | 100MHz |
