Datasheet下载- 型号： 74ACTQ374QSCX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ACTQ374QSCX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ACTQ374QSCX价格参考。Fairchild Semiconductor74ACTQ374QSCX封装/规格：未分类， 暂无。您可以下载74ACTQ374QSCX参考资料、Datasheet数据手册功能说明书，资料中有74ACTQ374QSCX 详细功能的应用电路图电压和使用方法及教程。
74ACTQ374QSCX 是安森美（ON Semiconductor）推出的高速CMOS八路D型触发器（带三态输出），采用QSOP封装，具有TTL兼容输入、5V供电、低功耗及强驱动能力等特点。其典型应用场景包括： - 数字系统数据锁存与缓冲：在微控制器、DSP或FPGA外围电路中，用作总线接口的数据暂存，实现时钟同步采样（如锁存地址/数据总线信号）； - 工业控制与通信接口：用于PLC、工业I/O模块中，对传感器输入信号进行同步整形和电平隔离，提升抗干扰能力； - 视频/图像处理前端：在LCD驱动、图像采集卡等设备中，配合像素时钟锁存并行图像数据，确保时序准确； - 测试测量设备：在逻辑分析仪、ATE（自动测试设备）中作为输入采样寄存器，实现高速信号的同步捕获与暂存； - 通信协议桥接：在UART、SPI或并行转串行等接口转换电路中，协调不同速率模块间的数据同步传输。 该器件支持高扇出（IOH/IOL达±24mA）、低传播延迟（典型tPD=6.5ns），且具备独立三态控制（OE̅引脚），便于构建共享总线系统。其工业级温度范围（–40°C至+85°C）和AEC-Q100可靠性认证（部分批次）也使其适用于车载信息娱乐或车身控制等严苛环境。需注意电源去耦与PCB布线以保障高速性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20QSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

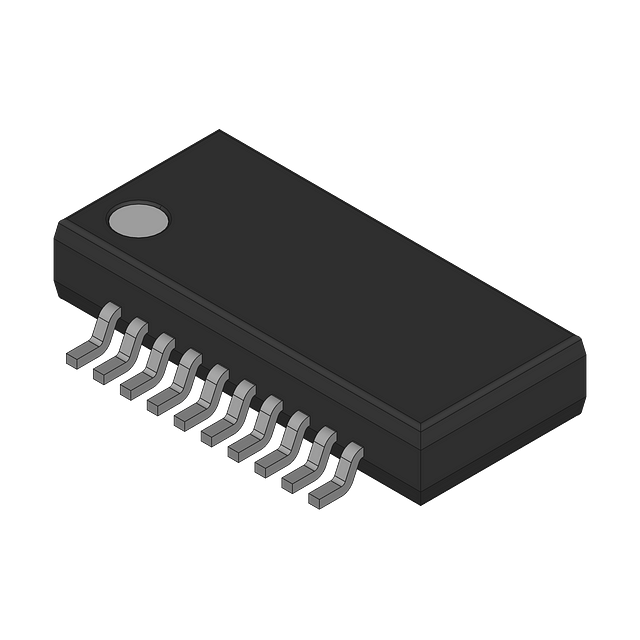

| 产品图片 | |
| 产品型号 | 74ACTQ374QSCX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ACTQ |
| 不同V、最大CL时的最大传播延迟 | 9ns @ 5V，50pF |
| 元件数 | 1 |
| 功能 | 标准 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-LSOP（0.154"，3.90mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,500 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 40µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 三态， 非反相 |
| 频率-时钟 | 85MHz |
