Datasheet下载- 型号： 74ACT534SCX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ACT534SCX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ACT534SCX价格参考。Fairchild Semiconductor74ACT534SCX封装/规格：未分类， 暂无。您可以下载74ACT534SCX参考资料、Datasheet数据手册功能说明书，资料中有74ACT534SCX 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 74ACT534SCX 是一款高速、低功耗的八路透明D型锁存器（带三态输出和反相输出），属于逻辑 - 触发器/锁存器类别（严格归类为“锁存器”，非边沿触发的触发器，但常被广义纳入触发器相关应用）。其典型应用场景包括： - 总线接口与数据暂存：利用其三态输出（OE控制）可直接连接共享数据总线，实现多器件间的数据隔离与驱动，常见于工业控制板、通信模块中的地址/数据缓冲。 - 电平转换与信号整形：ACT系列兼容TTL输入电平，输出驱动能力强（±24mA），适用于5V系统中噪声环境下的信号再生与驱动增强。 - LED/数码管驱动控制：配合译码器使用，锁存显示数据并控制段选或位选信号，提升显示稳定性。 - 测试设备与FPGA/CPLD辅助逻辑：作为外部同步接口，暂存配置数据或状态信号，缓解主控I/O压力。 - 老式微处理器系统扩展：在8/16位MCU（如8051、Z80）系统中用作I/O端口扩展或地址锁存（如与8255配合）。 需注意：该器件为透明锁存器（Latch），由LE（Latch Enable）电平控制通断，非时钟边沿触发；设计时须避免LE浮动导致误锁存。现已逐步被更集成的CPLD或专用IO扩展芯片替代，但仍用于维护或对成本、可靠性要求高的传统工业场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20SOIC |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

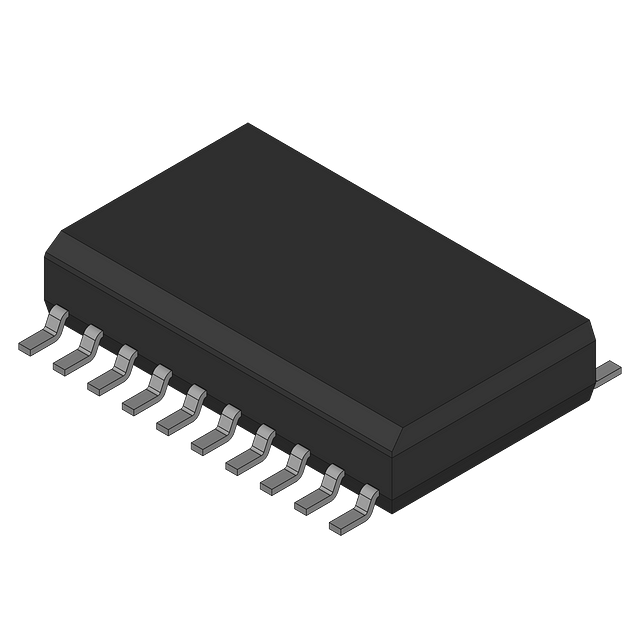

| 产品图片 |
|
| 产品型号 | 74ACT534SCX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ACT |
| 不同V、最大CL时的最大传播延迟 | 11.5ns @ 5V，50pF |
| 元件数 | 1 |
| 功能 | 标准 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1,000 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 40µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 三态， 反相 |
| 频率-时钟 | 100MHz |
