Datasheet下载- 型号： 74ACT534SC
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74ACT534SC由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74ACT534SC价格参考。Fairchild Semiconductor74ACT534SC封装/规格：未分类， 暂无。您可以下载74ACT534SC参考资料、Datasheet数据手册功能说明书，资料中有74ACT534SC 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的74ACT534SC是一款高速、低功耗的八位D型透明锁存器（带三态输出），属于逻辑-触发器/锁存器类别（严格归类为“锁存器”，非边沿触发的触发器，但常被广义纳入触发器相关应用）。其典型应用场景包括： 1. 数据缓冲与总线隔离：利用其三态输出（OE控制）可实现双向数据总线的驱动与隔离，常用于微处理器系统中作为地址锁存器或数据暂存器，防止总线冲突。 2. 地址锁存：在8位微控制器（如8051、Z80等）系统中，配合ALE信号锁存低8位地址（A0–A7），分离地址/数据复用总线。 3. I/O端口扩展：作为并行输入/输出接口的锁存单元，将外部设备数据稳定锁存后供CPU读取，提升系统响应可靠性。 4. 电平转换与噪声抑制：ACT系列兼容TTL电平，具有较强抗噪能力（典型Vih=2.0V，Vil=0.8V）和较宽工作电压范围（4.5V–5.5V），适用于工业控制、通信模块等对稳定性要求较高的场景。 5. 测试与诊断电路：在ATE（自动测试设备）或FPGA/CPLD原型系统中，用于暂存测试向量或状态信号。 注意：74ACT534SC含寄存器使能（G）、输出使能（OE）及反相输出（Q̄），支持锁存+三态控制，不具时钟边沿触发特性，故更适合作为“透明锁存器”使用，而非同步触发器（如74ACT574）。实际选型需注意其已停产（NRND），建议评估ON Semi推荐替代型号（如NC7SZ574或LV系列）以保障长期供货。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20SOIC |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

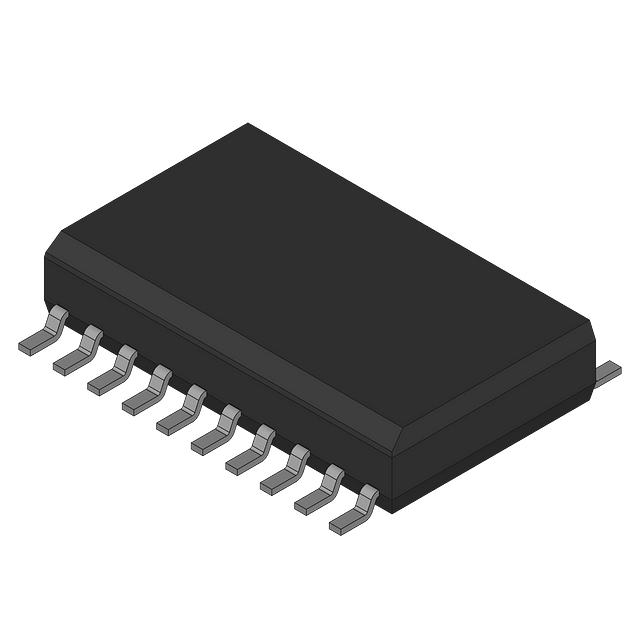

| 产品图片 |
|
| 产品型号 | 74ACT534SC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ACT |
| 不同V、最大CL时的最大传播延迟 | 11.5ns @ 5V，50pF |
| 元件数 | 1 |
| 功能 | 标准 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-SOIC（0.295"，7.50mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1,080 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 40µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 三态， 反相 |
| 频率-时钟 | 100MHz |
