Datasheet下载- 型号： 74AC174MTCX
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供74AC174MTCX由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 74AC174MTCX价格参考。Fairchild Semiconductor74AC174MTCX封装/规格：未分类， 暂无。您可以下载74AC174MTCX参考资料、Datasheet数据手册功能说明书，资料中有74AC174MTCX 详细功能的应用电路图电压和使用方法及教程。
74AC174MTCX 是安森美（ON Semiconductor）推出的高速CMOS六路D型正边沿触发触发器（带异步清零），采用TSSOP-16封装。其典型应用场景包括： • 数字系统中的数据锁存与寄存：在微控制器、FPGA或DSP外围电路中，用于暂存并同步传输6位并行数据（如状态标志、传感器采样值、地址/控制信号），确保时序稳定。 • 时序控制与状态机实现：作为有限状态机（FSM）的核心寄存单元，配合组合逻辑构成计数器、序列发生器或协议控制器（如SPI/I²C数据缓冲）。 • 接口电平转换与信号整形：利用其AC系列的宽电源电压范围（2V–6V）和5V兼容特性，可桥接不同电压域的逻辑电路（如3.3V MCU与5V外设之间），同时抑制噪声、消除按键抖动或脉冲毛刺。 • 工业控制与通信模块：常见于PLC输入/输出扩展板、LED驱动扫描控制、串并转换器及UART收发缓冲等场景，提供可靠的数据同步与时钟域隔离。 该器件具备低功耗、高抗干扰性（CMOS输入）、快速传播延迟（典型tPD=8ns @ 5V）及强驱动能力，适用于中高频（最高fMAX≈125MHz）但对成本与集成度要求适中的嵌入式应用。不适用于高速SerDes或高精度时钟分配等严苛场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 16TSSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

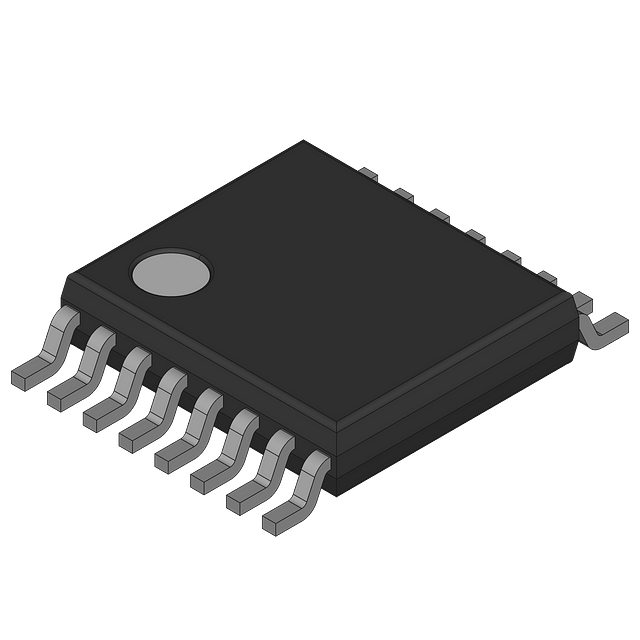

| 产品图片 |
|
| 产品型号 | 74AC174MTCX |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74AC |
| 不同V、最大CL时的最大传播延迟 | 8.5ns @ 5V，50pF |
| 元件数 | 1 |
| 功能 | 主复位 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 16-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,500 |
| 每元件位数 | 6 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 40µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 非反相 |
| 频率-时钟 | 125MHz |
