Datasheet下载- 型号： 7101SDAV2BE
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供7101SDAV2BE由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 7101SDAV2BE价格参考。C&K Components7101SDAV2BE封装/规格：未分类， 暂无。您可以下载7101SDAV2BE参考资料、Datasheet数据手册功能说明书，资料中有7101SDAV2BE 详细功能的应用电路图电压和使用方法及教程。
C&K品牌的7101SDAV2BE是一款超小型、密封型（IP67防护等级）、带指示灯的单刀双掷（SPDT）拨动开关，采用直角PCB安装、镀金触点、银合金触点材料，额定电流100mA/12VDC，机械寿命达50,000次。其典型应用场景包括： - 工业控制面板：用于设备启停、模式切换（如手动/自动）、参数设定等，IP67防护可抵御粉尘与短时浸水，适用于恶劣工控环境； - 医疗设备：如便携式监护仪、输液泵等对可靠性与洁净度要求高的仪器中，作为电源或功能选择开关； - 测试测量仪器：在手持式万用表、信号发生器等设备中实现量程切换或校准模式选择，小尺寸（约8.5×4.3×6.5mm）利于紧凑布局； - 安防与楼宇系统：用于门禁控制器、消防报警面板的本地配置开关，LED指示灯（绿色）便于状态识别； - 消费类电子及IoT终端：如智能网关、边缘计算盒子的调试/恢复出厂设置开关，支持低功耗直流控制。 该型号不适用于高电流主回路或交流高压场景，主要面向精密、低功率、高可靠性的信号级切换需求。
| 参数 | 数值 |
| 3D型号 | http://media.digikey.com/pdf/3D%20Models/C&K/710xsdav2_101411.zip点击此处下载产品Datasheet |
| 产品目录 | 开关机电产品 |
| 描述 | SWITCH TOGGLE SPDT 0.4VA 20V拨动开关 Switch Toggle Spdt Vert R/A Pcb |
| 产品分类 | 拨动开关开关 |
| 品牌 | C&K Components |
| 产品手册 | |

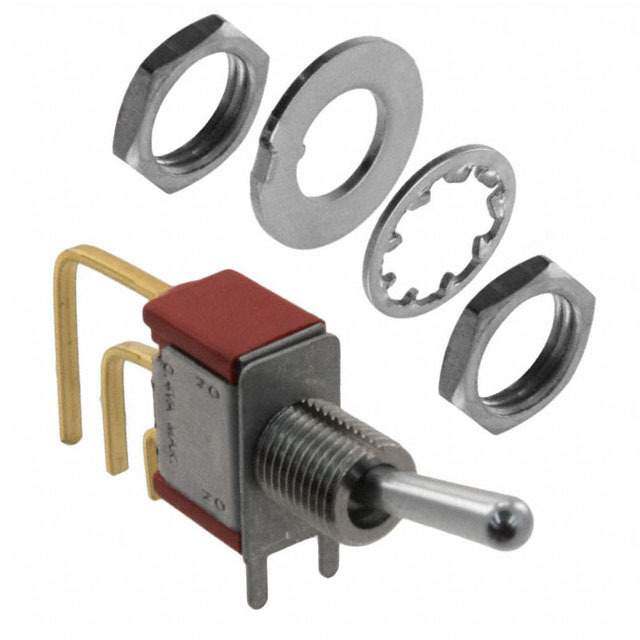

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 拨动开关,C&K Components 7101SDAV2BE7000 |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | http://www.ck-components.com/index.php?module=media&action=Display&cmpref=14430&lang=en&width=&height=&format=&alt= |
| 产品型号 | 7101SDAV2BE |
| PCN组件/产地 | |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30457 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 拨动开关 |
| 侵入防护 | - |
| 其它名称 | *7101SDAV2BE |
| 功率额定值 | 0.4 VA |
| 包装 | 散装 |
| 商标 | C&K Components |
| 安装类型 | 面板安装，垂直直角 |
| 安装风格 | Through Hole |
| 工作温度 | -30°C ~ 85°C |
| 工厂包装数量 | 1 |
| 开关功能 | ON - NONE - ON |
| 执行器 | Bat |
| 标准包装 | 1 |
| 照明 | 不发光 |
| 照明电压（标称值） | - |
| 照明类型，颜色 | - |
| 特性 | 环氧树脂密封端子 |
| 电压额定值AC | 20 V |
| 电压额定值DC | 20 V |
| 电气寿命 | 100,000 次循环 |
| 电路 | 单刀双掷 |
| 相关产品 | /product-detail/zh/759D02000/CKN10357-ND/2743541/product-detail/zh/700303A56/CKN10317-ND/2508385/product-detail/zh/700701201/CKN1817-ND/735373/product-detail/zh/796901201/CKN1756-ND/483890/product-detail/zh/778000201/CKN1755-ND/483889/product-detail/zh/776001201/CKN1392-ND/483888/product-detail/zh/709901201/CKN1754-ND/287314/product-detail/zh/780701215/CKN1393-ND/269310/product-detail/zh/700303202/CKN1753-ND/241560/product-detail/zh/299D01201/CKN1201-ND/241559 |
| 端子密封 | Sealed |
| 端子类型 | PC 引脚 |
| 端接类型 | Solder Pin |
| 系列 | 7000 |
| 致动器材料 | 黄铜，镀铬 |
| 致动器类型 | 标准圆形 |
| 致动器长度 | 12.45mm |
| 衬套大小 | 0.28 in |
| 衬套螺纹 | 1/4-40 |
| 触点形式 | SPST |
| 触点电镀 | Gold |
| 面板开口尺寸 | 圆形 - 6.35mm 直径 |
| 额定电压-AC | 20V |
| 额定电压-DC | 20V |
| 额定电流 | 0.4VA（AC/DC） |
