Datasheet下载- 型号： 7101MHA2BE
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供7101MHA2BE由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 7101MHA2BE价格参考。C&K Components7101MHA2BE封装/规格：未分类， 暂无。您可以下载7101MHA2BE参考资料、Datasheet数据手册功能说明书，资料中有7101MHA2BE 详细功能的应用电路图电压和使用方法及教程。
C&K品牌的7101MHA2BE是一款微型拨动开关（Toggle Switch），属于超小型、密封型（IP67防护等级）、带灯（LED背光）的双刀双掷（DPDT）开关，额定电流为0.4A/125VAC。其典型应用场景包括： - 工业控制面板：用于设备启停、模式切换（如手动/自动）、参数复位等，IP67防护使其适用于有粉尘、油污或轻微水溅的车间环境。 - 医疗设备：如便携式监护仪、输液泵等对可靠性与清洁性要求高的仪器中，作为电源或功能选择开关；密封结构便于酒精擦拭消毒。 - 测试与测量仪器：在示波器、信号发生器等台式设备中用作量程/耦合方式切换开关，微型尺寸节省PCB空间，LED指示便于暗光环境操作。 - 通信设备与安防终端：如网络交换机管理面板、门禁控制器，实现配置跳线或紧急功能激活，带灯设计提升人机交互直观性。 - 高端消费电子及IoT设备：用于专业音频设备（调音台辅助开关）、智能楼宇终端等需高寿命（≥10,000次机械寿命）、低触发力与稳定手感的场景。 该型号不适用于大功率负载或高频通断场合，主要面向精密、小型化、高可靠性的嵌入式人机交互界面。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 开关机电产品 |
| 描述 | SWITCH TOGGLE拨动开关 Toggle |
| 产品分类 | 拨动开关开关 |
| 品牌 | C&K Components |
| 产品手册 | |

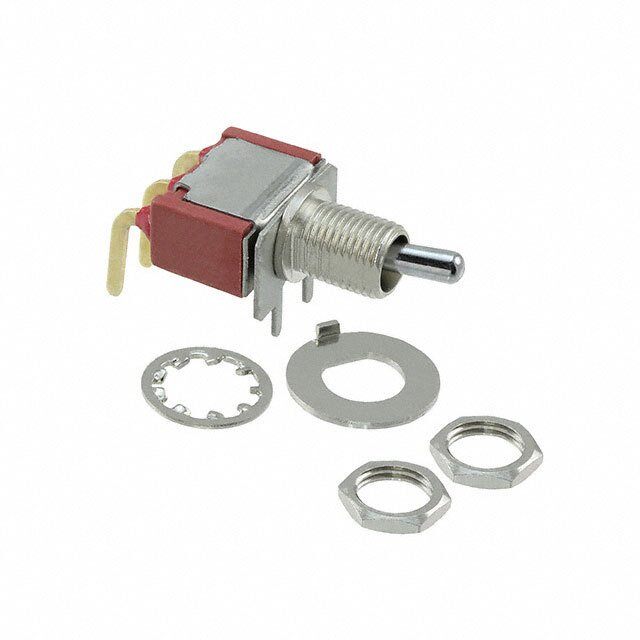

| 产品图片 |
|
| rohs | 符合RoHS含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 拨动开关,C&K Components 7101MHA2BE7000 |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | 7101MHA2BE |
| 产品种类 | 拨动开关 |
| 侵入防护 | - |
| 功率额定值 | 0.4 VA |
| 包装 | 散装 |
| 商标 | C&K Components |
| 安装类型 | 面板安装，直角 |
| 安装风格 | Through Hole |
| 工作温度 | -30°C ~ 85°C |
| 工厂包装数量 | 1 |
| 开关功能 | ON - NONE - ON |
| 执行器 | Bat |
| 标准包装 | 1 |
| 照明 | 不发光 |
| 照明电压（标称值） | - |
| 照明类型，颜色 | - |
| 特性 | 环氧树脂密封端子 |
| 电压额定值AC | 20 V |
| 电压额定值DC | 20 V |
| 电气寿命 | 100,000 次循环 |
| 电路 | 单刀双掷 |
| 端子密封 | Sealed |
| 端子类型 | PC 引脚 |
| 端接类型 | Solder Pin |
| 系列 | 7000 |
| 致动器材料 | 黄铜，镀铬 |
| 致动器类型 | 标准圆形 |
| 致动器长度 | 5.08mm |
| 衬套大小 | 0.296 in |
| 衬套螺纹 | 1/4-40 |
| 触点形式 | SPST |
| 触点电镀 | Gold |
| 面板开口尺寸 | 圆形 - 6.35mm 直径 |
| 额定电压-AC | 20V |
| 额定电压-DC | 20V |
| 额定电流 | 0.4VA（AC/DC） |
