Datasheet下载- 型号： 5KP16A-E3/51
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5KP16A-E3/51由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5KP16A-E3/51价格参考。Vishay5KP16A-E3/51封装/规格：未分类， 暂无。您可以下载5KP16A-E3/51参考资料、Datasheet数据手册功能说明书，资料中有5KP16A-E3/51 详细功能的应用电路图电压和使用方法及教程。

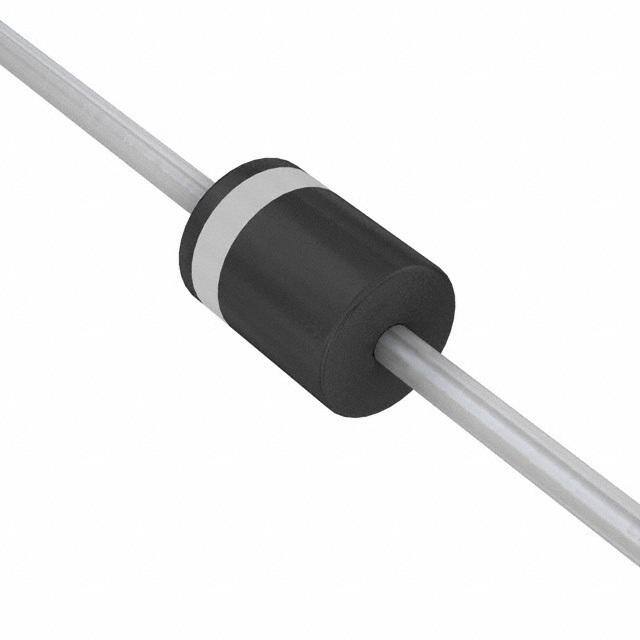

Vishay Semiconductor Diodes Division 的 5KP16A-E3/51 是一款5kW通流能力的单向TVS（瞬态电压抑制）二极管，击穿电压典型值为17.8V（最小16V，最大17.8V），钳位电压约25.8V（在5kA峰值脉冲电流下）。其主要应用场景为中高功率等级的瞬态过压保护。 典型应用包括： - 工业电源与变频器输入/输出端口：抵御雷击感应浪涌、开关操作引起的高压尖峰； - 通信设备接口保护（如RS-485、CAN总线供电侧）：配合共模扼流圈，抑制EFT（电快速瞬变）和雷击耦合浪涌； - 电机驱动控制板：保护MCU、栅极驱动IC免受电机反电动势或感性负载关断产生的反向高压冲击； - 太阳能光伏逆变器直流侧：防护PV阵列因雷击或电网扰动引入的浪涌（需配合SPD级联设计）； - 轨道交通及电力自动化装置：满足IEC 61000-4-5 Level 3/4（如4kV/2Ω组合波）抗扰度要求。 该器件采用DO-204AR（轴向引线）封装，具备低钳位比和高可靠性，适用于需承受重复性大能量瞬变（如5kA@8/20μs）的严苛环境。注意：须合理布局PCB走线（短而宽）、就近接地，并避免与被保护IC间存在寄生电感，以确保有效钳位。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 16VWM 26VC P600 |
| 产品分类 | TVS - 二极管 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 5KP16A-E3/51 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TransZorb® |
| 不同频率时的电容 | - |
| 供应商器件封装 | P600 |
| 功率-峰值脉冲 | 5000W （5kW） |
| 包装 | 散装 |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | P600，轴向 |
| 工作温度 | -55°C ~ 175°C |
| 应用 | 通用 |
| 标准包装 | 750 |
| 电压-击穿（最小值） | 17.8V |
| 电压-反向关态（典型值） | 16V |
| 电压-箝位（最大值）@Ipp | 26V |
| 电流-峰值脉冲(10/1000µs) | 192A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
