Datasheet下载- 型号： 5AU560JPJCE
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供5AU560JPJCE由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 5AU560JPJCE价格参考。AVX5AU560JPJCE封装/规格：未分类， 暂无。您可以下载5AU560JPJCE参考资料、Datasheet数据手册功能说明书，资料中有5AU560JPJCE 详细功能的应用电路图电压和使用方法及教程。
AVX Corporation的5AU560JPJCE是一款高可靠性、高温（最高+200°C）、高压（额定电压1.5kV DC）的径向引线式多层陶瓷电容器（MLCC），采用NPO/C0G温度特性介质，容量为56 pF，容差±5%。其典型应用场景包括： - 航空航天与国防电子系统：用于雷达发射模块、相控阵天线驱动电路、飞行控制系统的高压耦合与旁路，得益于其宽温稳定性、低损耗（DF < 0.1%）和抗辐射设计。 - 石油/天然气井下仪器（MWD/LWD）：在高温高压钻井环境中（如井底温度达175–200°C），用作脉冲发生器、传感器信号调理电路中的高频谐振、定时或滤波元件。 - 工业电源与功率电子：适用于高压DC链路缓冲、IGBT/SiC栅极驱动电路中的噪声抑制及Snubber网络，耐受瞬态高压与热冲击。 - 医疗成像设备：如CT/MRI的高压发生器中，承担X射线管灯丝供电回路的高频去耦与稳压功能。 该器件通过AEC-Q200（汽车级）预认证，并符合MIL-PRF-55681标准，强调长期可靠性与批次一致性，不适用于消费类普通电源滤波等低成本场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 56PF 4KV 5% RADIAL |
| 产品分类 | 陶瓷电容器 |
| 品牌 | AVX Corporation |
| 数据手册 | |

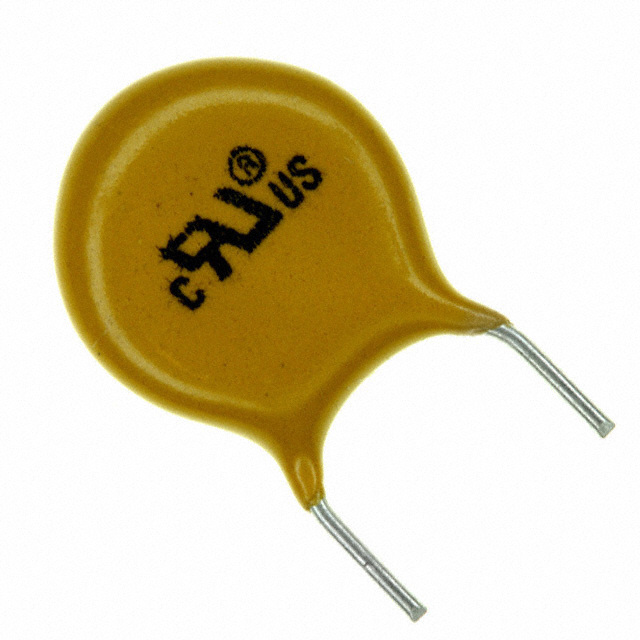

| 产品图片 |
|
| 产品型号 | 5AU560JPJCE |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 包装 | 散装 |
| 厚度（最大值） | - |
| 大小/尺寸 | 0.512" 直径（13.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±5% |
| 封装/外壳 | 径向，圆盘 |
| 工作温度 | -30°C ~ 125°C |
| 应用 | 通用 |
| 引线形式 | 直形 |
| 引线间距 | 0.492"（12.50mm） |
| 标准包装 | 800 |
| 温度系数 | C0G，NP0 |
| 特性 | - |
| 电压-额定 | 4000V（4kV） |
| 电容 | 56pF |
| 等级 | - |
| 高度-安装（最大值） | 0.236"（6.00mm） |
