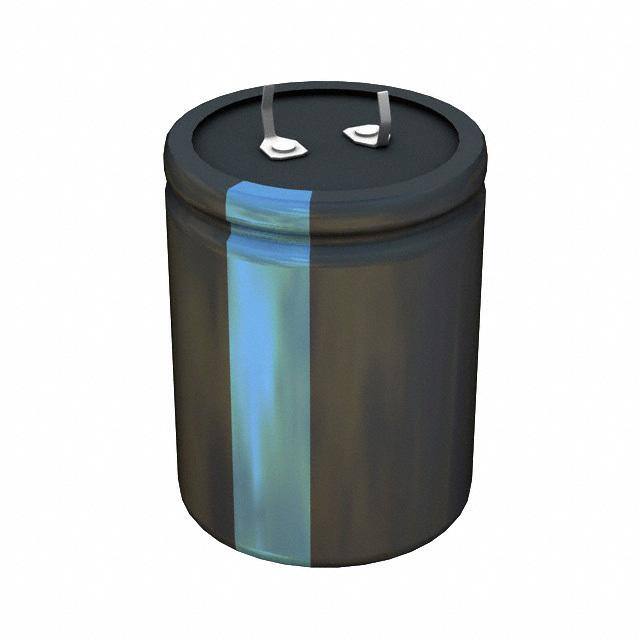

Datasheet下载- 型号： 381LX562M080A452
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供381LX562M080A452由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 381LX562M080A452价格参考。Cornell Dubilier381LX562M080A452封装/规格：未分类， 暂无。您可以下载381LX562M080A452参考资料、Datasheet数据手册功能说明书，资料中有381LX562M080A452 详细功能的应用电路图电压和使用方法及教程。
381LX562M080A452 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属于 LX 系列（长寿命、高纹波、低阻抗型），其规格为：5600 µF / 80 VDC，引线式（径向），尺寸约 Ø18×45 mm，额定纹波电流达 3.9 A（100 kHz/105°C），寿命长达 10,000 小时（105°C）。 该型号主要应用于对可靠性、耐高温和大容量储能要求较高的中高功率电子设备中，典型场景包括： - 工业电源与变频器：作为整流后的大容量滤波电容，平抑直流母线电压纹波，支撑瞬态负载； - UPS（不间断电源）系统：在电池充放电及逆变环节提供能量缓冲与输出稳定； - 太阳能光伏逆变器：用于 DC-Link 滤波，承受高频开关应力及宽温域（-40°C ~ +105°C）工作环境； - 医疗与测试仪器电源：满足高稳定性、低漏电流及长期免维护需求； - 电机驱动与焊接电源：应对脉冲大电流冲击，凭借低 ESR 和高纹波耐受能力保障系统响应与效率。 其 A452 后缀表示符合 RoHS 标准、无铅端子及特定老化筛选工艺，适用于严苛工业级应用。需注意安装时保持足够散热空间，并避免靠近热源以延长实际使用寿命。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 5600UF 80V 20% SNAP铝质电解电容器-管理单元 5600UF 80V |
| ESR | 50 mOhms |
| ESR（等效串联电阻） | 50 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | Cornell Dubilier |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-管理单元,Cornell Dubilier 381LX562M080A452381LX |
| 数据手册 | |
| 产品型号 | 381LX562M080A452 |
| 不同温度时的使用寿命 | 105°C 时为 3000 小时 |
| 产品 | Aluminum Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器-管理单元 |
| 加载寿命 | 3000 h |
| 包装 | 散装 |
| 单位重量 | 67 g |
| 商标 | Cornell Dubilier |
| 大小/尺寸 | 1.378" 直径（35.00mm） |
| 安装类型 | 通孔 |
| 容差 | 20 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 105°C |
| 工厂包装数量 | 100 |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 引线间隔 | 10 mm |
| 最大工作温度 | + 105 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 100 |
| 测试频率 | 120 Hz |
| 漏泄电流 | 4 mA |
| 电压额定值DC | 80 V |
| 电容 | 5600 uF |
| 直径 | 35 mm |
| 端接类型 | Snap In |
| 管脚数量 | 2, 4, 5 |
| 类型 | 105 deg C, High Ripple, Snap-In Aluminum Capacitor |
| 系列 | 381LX |
| 纹波电流 | 3.7 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 45 mm |
| 阻抗 | - |
| 额定电压 | 80V |
| 高度-安装（最大值） | 1.772"（45.00mm） |
