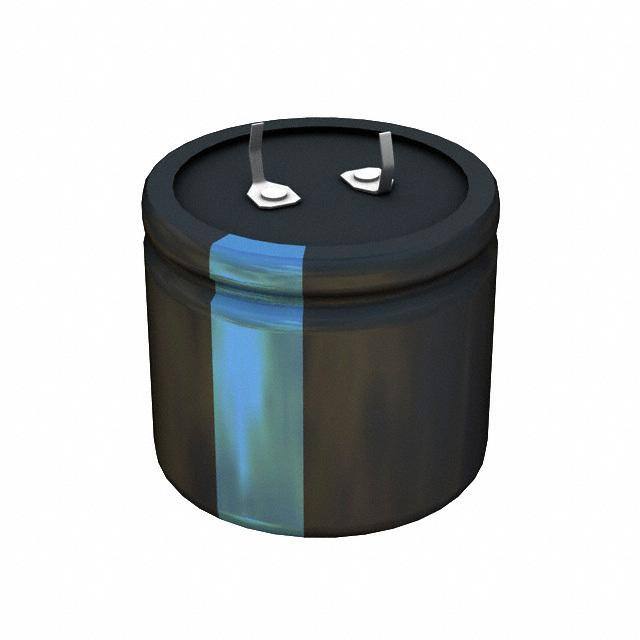

Datasheet下载- 型号： 381EL561M250A022
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供381EL561M250A022由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 381EL561M250A022价格参考。Cornell Dubilier381EL561M250A022封装/规格：未分类， 暂无。您可以下载381EL561M250A022参考资料、Datasheet数据手册功能说明书，资料中有381EL561M250A022 详细功能的应用电路图电压和使用方法及教程。
381EL561M250A022 是 Cornell Dubilier Electronics（CDE）生产的径向引线式铝电解电容器，标称容量560 µF、额定电压250 VDC、工作温度范围–40°C 至 +105°C，具有低阻抗、长寿命（典型寿命10,000小时@105°C）及符合RoHS等特点。该型号常用于中高功率、需稳定直流滤波与能量缓存的工业电源场景，如：开关电源（SMPS）的输入/输出级滤波，抑制整流后纹波；变频器与伺服驱动器中的直流母线支撑电容，吸收再生能量并稳定母线电压；UPS不间断电源的储能与瞬态响应环节；以及工业照明电子镇流器、焊接设备电源模块等对可靠性要求较高的场合。其A022后缀代表标准引线间距（7.5 mm）与特定封装尺寸（Φ16×25 mm），便于PCB通孔安装。需注意：实际应用中应留有足够电压裕量（建议≤80%额定电压），避免高温、高纹波电流或反向电压，并确保散热良好以保障寿命与性能。不适用于高频谐振、音频耦合或低漏电敏感电路。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 560UF 250V 20% SNAP |
| ESR（等效串联电阻） | 260 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 381EL561M250A022 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 381EL |
| 不同温度时的使用寿命 | 105°C 时为 7000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 1.378" 直径（35.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 100 |
| 电容 | 560µF |
| 类型 | - |
| 纹波电流 | 1.5A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 250V |
| 高度-安装（最大值） | 1.181"（30.00mm） |
