Datasheet下载- 型号： 381EL561M200H452
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供381EL561M200H452由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 381EL561M200H452价格参考。Cornell Dubilier381EL561M200H452封装/规格：未分类， 暂无。您可以下载381EL561M200H452参考资料、Datasheet数据手册功能说明书，资料中有381EL561M200H452 详细功能的应用电路图电压和使用方法及教程。

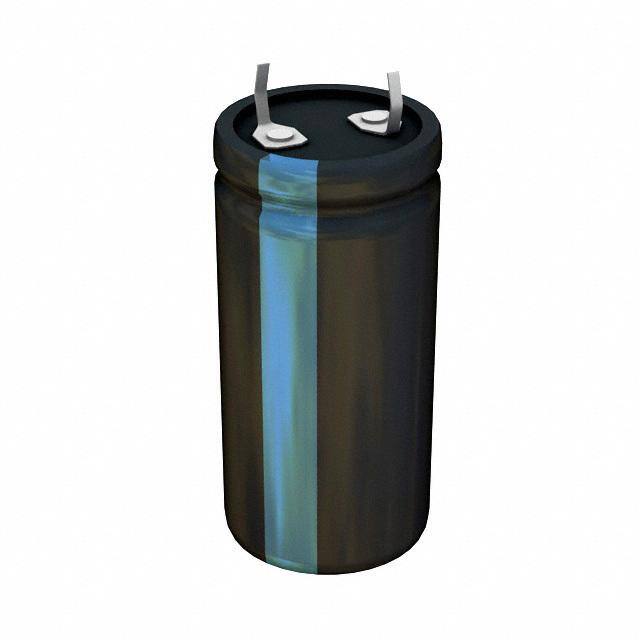

381EL561M200H452 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，其规格为：560 µF / 200 VDC，径向引线，尺寸约 Ø18×45 mm，额定纹波电流高（典型值约 1.9 A RMS @ 105°C, 100 kHz），低 ESR，长寿命（通常 10,000 小时 @ 105°C）。该型号专为工业级高可靠性应用设计。 主要应用场景包括： - 开关电源（SMPS）输出滤波：在通信电源、服务器电源及工业电源中，用于平滑整流后高压直流输出，抑制纹波与噪声； - 变频器与电机驱动器的直流母线支撑：吸收IGBT开关引起的脉动电流，稳定母线电压，防止过压损坏； - UPS（不间断电源）系统：作为储能与滤波元件，在市电中断时维持短时供电并保障逆变环节稳定性； - 焊接设备与激光电源等高脉冲负载场合：凭借高纹波耐受能力与良好热稳定性，适应间歇大电流放电需求； - 再生能源系统：如光伏逆变器的输入/输出端滤波，应对宽温域（-40°C 至 +105°C）与长期运行要求。 该器件符合 RoHS，具备防爆纹（vent）安全设计，适用于对可靠性、寿命和高温性能有严苛要求的工业与能源电子设备。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 560UF 200V 20% SNAP |
| ESR（等效串联电阻） | 320 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 381EL561M200H452 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 381EL |
| 不同温度时的使用寿命 | 105°C 时为 7000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 105°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 200 |
| 电容 | 560µF |
| 类型 | - |
| 纹波电流 | 1.5A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 200V |
| 高度-安装（最大值） | 1.772"（45.00mm） |
