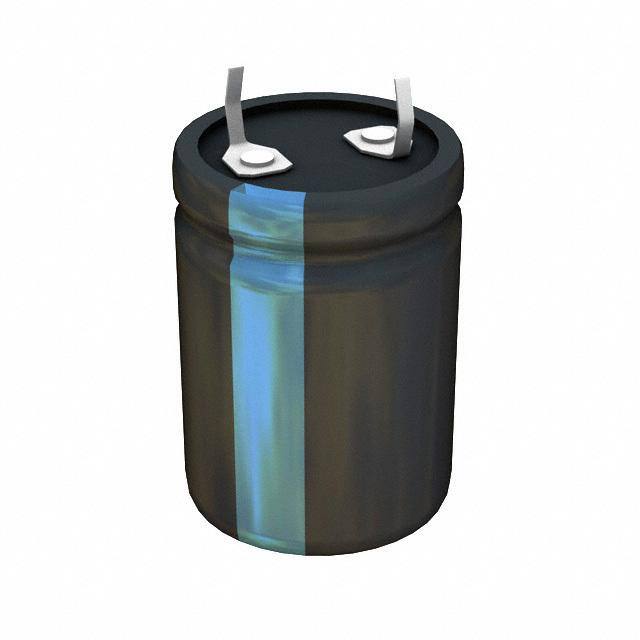

Datasheet下载- 型号： 380LX822M025H022
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供380LX822M025H022由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LX822M025H022价格参考。Cornell Dubilier380LX822M025H022封装/规格：未分类， 暂无。您可以下载380LX822M025H022参考资料、Datasheet数据手册功能说明书，资料中有380LX822M025H022 详细功能的应用电路图电压和使用方法及教程。
380LX822M025H022 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属 LX 系列（长寿命、低阻抗、高纹波电流型），其规格为：8200 µF / 25 V，±20% 容差，105℃额定温度，额定纹波电流达 3.6 A（100 kHz），ESR 约 22 mΩ（典型值），尺寸为 Ø22 mm × 35 mm（H022 表示高度约 35 mm）。 该型号主要应用于对可靠性、纹波抑制和持续负载能力要求较高的中大功率电子设备中，典型场景包括： - 开关电源（SMPS）的输出滤波级，尤其在工业电源、服务器电源或通信电源中，用于平滑整流后直流电压、吸收高频纹波； - 变频器与电机驱动器的直流母线支撑电容，提供瞬态能量缓冲，稳定母线电压； - 不间断电源（UPS）的输入/输出滤波环节，增强抗冲击与带载能力； - LED 驱动电源及光伏逆变器中的储能与滤波单元； - 医疗与工控设备中需满足长期运行（设计寿命 ≥ 5000 小时 @105℃）及宽温适应性的电源模块。 其低 ESR 和高纹波电流特性，使其特别适合高频开关环境；LX 系列通过优化电解液与阳极箔工艺，提升了高温寿命与稳定性，适用于空间受限但散热条件尚可的紧凑型电源设计。注意：实际应用中需确保充分散热、避免反向电压及峰值电压超限，并遵循降额使用原则（如电压建议 ≤ 80% 额定值）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 8200UF 25V 20% SNAP |
| ESR（等效串联电阻） | 65 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 380LX822M025H022 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 380LX |
| 不同温度时的使用寿命 | 85°C 时为 3000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 200 |
| 电容 | 8200µF |
| 类型 | - |
| 纹波电流 | 3.6A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 25V |
| 高度-安装（最大值） | 1.181"（30.00mm） |
