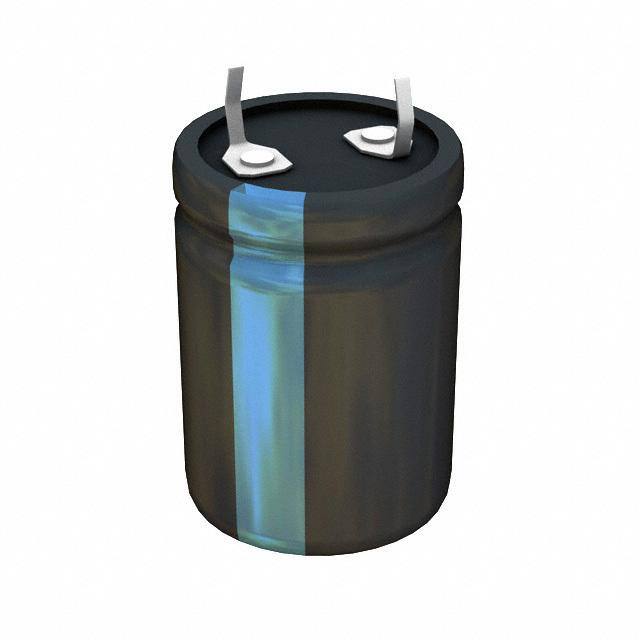

Datasheet下载- 型号： 380LX222M063H022
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供380LX222M063H022由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 380LX222M063H022价格参考。Cornell Dubilier380LX222M063H022封装/规格：未分类， 暂无。您可以下载380LX222M063H022参考资料、Datasheet数据手册功能说明书，资料中有380LX222M063H022 详细功能的应用电路图电压和使用方法及教程。
380LX222M063H022 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属于 LX 系列（低阻抗、长寿命、高纹波电流型），具体参数为：2200 µF / 63 VDC，±20% 容差，105°C 额定温度，额定纹波电流达 2.4 A（100 kHz），ESR 约 22 mΩ（典型值），径向引线，尺寸约 Ø16 mm × 25 mm。 该型号主要应用于对可靠性、纹波抑制和高温稳定性要求较高的中大功率电子设备中，典型场景包括： - 工业电源与开关电源（SMPS）的输出滤波和储能环节，用于平滑整流后直流电压、吸收负载瞬态电流； - 变频器、伺服驱动器及 UPS 系统中的直流母线支撑电容，提供瞬时能量并稳定母线电压； - 医疗设备（如影像电源模块）、测试仪器等需符合工业级寿命（≥5000 小时 @105°C）和低 ESR 要求的场合； - 可再生能源系统（如光伏逆变器）的输入/输出缓冲与滤波。 其低 ESR 和高纹波耐受能力使其特别适合高频开关环境（如 LLC、PFC 后级），可有效降低温升、延长系统寿命。不适用于极高可靠性要求的航空航天或超低温环境（工作温度下限为 –40°C，但低温 ESR 显著升高）。 注意：实际选型需结合电路纹波电流、散热条件及寿命降额要求进行验证。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 2200UF 63V 20% SNAP |
| ESR（等效串联电阻） | 151 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | 380LX222M063H022 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 380LX |
| 不同温度时的使用寿命 | 85°C 时为 3000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 0.866" 直径（22.00mm） |
| 安装类型 | 通孔 |
| 容差 | ±20% |
| 封装/外壳 | 径向，Can - 卡入式 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | 0.394"（10.00mm） |
| 标准包装 | 200 |
| 电容 | 2200µF |
| 类型 | - |
| 纹波电流 | 2.5A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 63V |
| 高度-安装（最大值） | 1.181"（30.00mm） |
