Datasheet下载- 型号： 3517/25-100
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供3517/25-100由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 3517/25-100价格参考。3M3517/25-100封装/规格：未分类， 暂无。您可以下载3517/25-100参考资料、Datasheet数据手册功能说明书，资料中有3517/25-100 详细功能的应用电路图电压和使用方法及教程。
3M 3517/25-100是一款扁平带状电缆，属于3M公司的高性能互连产品系列。该型号电缆由25根导线组成，长度为100英寸（约2.54米），采用柔性扁平设计，适用于空间受限且需要高密度布线的电子设备内部连接。 其主要应用场景包括工业控制设备、测试测量仪器、医疗电子设备、通信设备以及办公自动化设备等。在这些应用中，3517/25-100常用于主板与外围模块之间的信号传输，如连接控制器、传感器、显示单元或数据采集模块。其优良的电气性能和稳定的阻抗特性确保了信号传输的可靠性，尤其适合低电压、低电流的数字信号或模拟信号传输。 该电缆采用耐用的聚酯绝缘材料，具有良好的抗干扰性、耐温性和柔韧性，可在较宽的温度范围内稳定工作，适合在中等环境要求的工业场景中使用。同时，其标准化间距设计便于与IDC（绝缘位移连接器）端子配合，实现快速、可靠的压接安装，提高生产效率。 总之，3M 3517/25-100扁平带状电缆广泛应用于需要可靠、紧凑、高效内部连接的电子系统中，是工业与商用电子设备中理想的互连解决方案之一。
| 参数 | 数值 |
| 产品目录 | 电缆，电线 |
| 描述 | CABLE 25 COND SHLD FLAT .05" GRY |
| 产品分类 | 扁平带状电缆 |
| FirstConductorMark | 红 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?6666660Zjcf6lVs6EVs666UBZCOrrrrQ-点击此处下载产品Datasheet点击此处下载产品Datasheet |

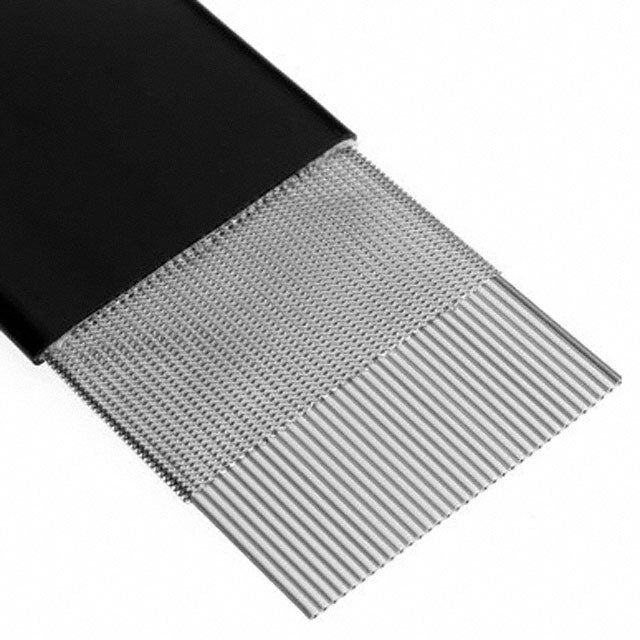

| 产品图片 |
|
| 产品型号 | 3517/25-100 |
| RibbonThickness | 0.110"（2.79mm） |
| RibbonWidth | 1.380"（35.05mm） |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 3517 |
| 其它名称 | 05111152630 |
| 套管颜色 | 灰 |
| 导体数 | 25 |
| 导体材料 | 铜，镀锡 |
| 导线股数 | 7 股 / 36 AWG |
| 屏蔽 | 屏蔽 |
| 工作温度 | -20°C ~ 80°C |
| 护套（绝缘）材料 | 聚氯乙烯（PVC） |
| 标准包装 | 1 |
| 特性 | - |
| 电压 | 300V |
| 电缆类型 | 扁平缆线，扁平套管 |
| 等级 | UL 式 2912 |
| 线规 | 28 AWG |
| 绝缘电阻 | 10 G欧姆 |
| 长度 | 100' （30.5m） |
| 间距 | 0.050"（1.27mm） |
| 额定电流 | - |
