Datasheet下载- 型号： 306-015-520-101
- 制造商： EDAC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供306-015-520-101由EDAC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 306-015-520-101价格参考。EDAC306-015-520-101封装/规格：未分类， 暂无。您可以下载306-015-520-101参考资料、Datasheet数据手册功能说明书，资料中有306-015-520-101 详细功能的应用电路图电压和使用方法及教程。
EDAC Inc. 的型号 306-015-520-101 是一款卡边缘连接器（Edge Board Connector），专为印刷电路板（PCB）边缘插接设计。其典型应用场景包括工业控制设备（如PLC模块扩展槽）、通信设备（如基站板卡背板接口）、测试测量仪器（如自动测试设备ATE中的可插拔功能板）、医疗电子设备（如模块化影像采集子系统）以及嵌入式计算平台（如工控机或单板计算机的I/O扩展卡槽）。该连接器采用直插式（Through-hole）安装，具备15位双排接触结构、镀金触点（通常为Au 0.76μm）、额定电流3A/极、耐压500V AC，支持PCB厚度1.6mm标准边缘，具备良好抗振性与插拔寿命（≥500次），适用于需频繁维护或现场升级的中高可靠性场景。其紧凑设计（约22.5mm宽）适配空间受限的模块化架构，常用于需热插拔兼容性（配合机械锁扣或导向结构）及信号完整性要求适中的直流/低频数字信号传输场合（如RS-485、CAN、GPIO、电源分配等），不适用于高速差分信号（如PCIe、USB3.0）。实际应用中需配合对应规格的PCB金手指（如IPC-2221 Class B）及合理布局以确保接触稳定性和EMI抑制。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN CARD EDGE 15POS .156 GREEN |
| 产品分类 | 卡边缘连接器 - 边缘板连接器 |
| 品牌 | EDAC Inc |
| 数据手册 | |

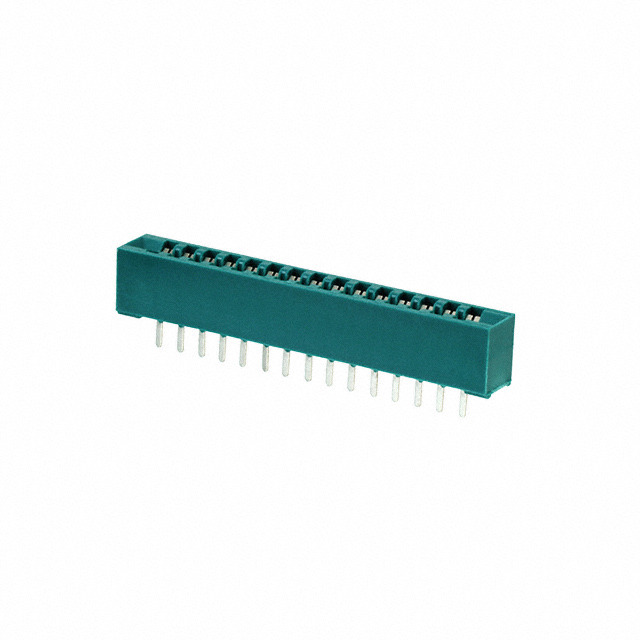

| 产品图片 | |
| 产品型号 | 306-015-520-101 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 306 |
| 位/盘/排数 | 15 |
| 公母 | 母头 |
| 包装 | 散装 |
| 卡厚度 | 0.062"（1.57mm） |
| 卡类型 | 非指定 - 双边 |
| 安装类型 | 通孔 |
| 工作温度 | -65°C ~ 125°C |
| 排数 | 2 |
| 材料-绝缘 | 热塑性聚酯 |
| 标准包装 | 25 |
| 法兰特性 | - |
| 特性 | - |
| 端接 | 焊接 |
| 触头材料 | 铜，镍，锡合金 |
| 触头类型 | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | - |
| 读数 | 单路 |
| 针脚数 | 30 |
| 间距 | 0.156"（3.96mm） |
| 颜色 | 绿 |
