Datasheet下载- 型号： 282138-75
- 制造商： Amphenol
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供282138-75由Amphenol设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 282138-75价格参考。Amphenol282138-75封装/规格：未分类， 暂无。您可以下载282138-75参考资料、Datasheet数据手册功能说明书，资料中有282138-75 详细功能的应用电路图电压和使用方法及教程。
Amphenol Industrial Operations 的型号 282138-75 是一款同轴射频适配器，属于 75 Ω 阻抗系统，符合 BNC 接口标准（通常为 BNC 母头转 BNC 母头或直通式结构，具体需以官方规格书为准；常见变体为 BNC-BNC 公对公或母对母适配器）。其典型应用场景包括： - 广播与电视信号传输：用于演播室、有线电视（CATV）、卫星接收前端等 75 Ω 视频/射频链路中，实现设备间BNC接口的可靠连接与阻抗匹配，保障高清视频（如SDI、HD-SDI）信号完整性。 - 安防监控系统：在模拟高清摄像机（AHD/CVI/TVI）、DVR/NVR 及监视器之间，提供低损耗、高屏蔽性能的BNC转接，抑制干扰，确保长距离视频传输稳定性。 - 测试测量环境：适用于示波器、信号发生器、频谱分析仪等75 Ω测试设备的临时扩展或接口转换，满足实验室及产线高频（DC–2 GHz典型带宽）信号调试需求。 该适配器采用镀金触点、黄铜外壳与优质绝缘材料，具备优异的EMI防护、插拔寿命（≥1000次）及温度适应性（-40°C 至 +85°C），适用于工业级严苛环境。注意：实际使用需确认其确切接口类型（如BNC-M/BNC-F）及是否为75Ω专用（不可混用于50Ω系统，以免驻波升高、信号反射）。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件连接器 |

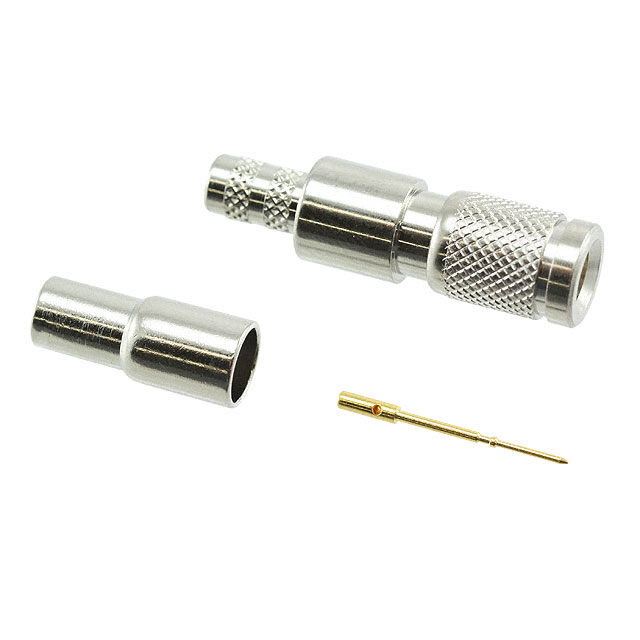

| 描述 | CONN 1.0/2.3 PLUG 75 OHM CRIMPRF连接器/同轴连接器 75 Ohm 1.0/2.3 DIN ST Crimp Plug |
| 产品分类 | 同轴连接器 (RF)射频互连 |
| 品牌 | Amphenol Connex |
| 产品手册 | |
| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RF连接器/同轴连接器,Amphenol Connex 282138-75- |
| 数据手册 | |
| 产品型号 | 282138-75 |
| 中心触头材料 | 铜铍 |
| 中心触头镀层 | 金 |
| 主体材料 | Brass |
| 主体类型 | Straight |
| 主体表面处理 | Nickel |
| 产品 | Connectors |
| 产品种类 | RF连接器/同轴连接器 |
| 介电材料 | 聚四氟乙烯（PTFE） |
| 侵入防护 | - |
| 保护端接 | 压接 |
| 其它名称 | 28213875 |
| 包装 | 散装 |
| 商标 | Amphenol Connex |
| 型式 | Plug |
| 基体材料 | 黄铜 |
| 基体表面 | 镍 |
| 外壳颜色 | 银 |
| 安装类型 | - |
| 射频系列 | 1.0/2.3 |
| 工作温度 | - |
| 工作温度范围 | - 65 C to + 165 C |
| 方向 | Straight |
| 最大频率 | 4 GHz |
| 极性 | Standard |
| 标准包装 | 1 |
| 特性 | - |
| 特色产品 | http://www.digikey.com/cn/zh/ph/AmphenolConnex/75ohm_din_plug.html |
| 电缆类型 | Belden 1855A |
| 电缆组 | RG-180，195，Belden 1855A，8218 |
| 相关产品 | /product-detail/zh/47-10120/ACX1398-ND/1012075/product-detail/zh/47-20002/47-20002-ND/1010504 |
| 端接类型 | Cable - Crimp |
| 系列 | 1.0/2.3 |
| 紧固类型 | 推挽式 |
| 耦合器 | Push Pull |
| 视频文件 | http://www.digikey.cn/classic/video.aspx?PlayerID=1364138032001&width=640&height=455&videoID=1711277793001 |
| 触头端接 | 压接 |
| 触点材料 | Beryllium Copper |
| 触点电镀 | Gold |
| 触点端接 | Crimp |
| 运转周期 | 500 |
| 连接器样式 | 1.0/2.3 |
| 连接器类型 | 插头， 公引脚 |
| 阻抗 | 75 Ohms |
| 零件号别名 | 282138-75 |
| 频率-最大值 | 3GHz |
| 额定电压 | - |
