Datasheet下载- 型号： 1SMB130AT3
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1SMB130AT3由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1SMB130AT3价格参考。ON Semiconductor1SMB130AT3封装/规格：未分类， 暂无。您可以下载1SMB130AT3参考资料、Datasheet数据手册功能说明书，资料中有1SMB130AT3 详细功能的应用电路图电压和使用方法及教程。
1SMB130AT3是安森美（ON Semiconductor）生产的一款表面贴装TVS（瞬态电压抑制）二极管，属于1SMB系列，采用SMB封装。该器件主要用于保护敏感电子元件免受瞬态高电压（如静电放电ESD、电感负载切换、雷击感应等）的损害。 其典型应用场景包括： 1. 电源线路保护：广泛应用于直流电源输入端口，防止因电源波动或反接引起的瞬态过压，保护后级电路稳定运行。 2. 通信接口防护：适用于RS-232、RS-485、USB、以太网等通信线路，有效抑制通信线路上的静电和浪涌脉冲，提高系统可靠性。 3. 消费类电子产品：用于电视、机顶盒、智能家居设备等内部电路中，保护IC和数据线免受日常使用中的ESD冲击。 4. 工业控制设备：在PLC、传感器、工控主板等设备中，提供对恶劣电气环境的抗干扰能力，增强系统稳定性与寿命。 5. 汽车电子辅助系统：虽非车规级主推型号，但在部分车载附件（如车载充电器、娱乐系统）中也可用于次级电路的过压保护。 1SMB130AT3具有响应速度快、箝位电压低、峰值脉冲功率高等优点（可达600W），工作电压为130V（标称），适合中高压电路保护需求。其紧凑的SMB封装便于在空间受限的PCB上布局，是性价比高的通用型TVS保护器件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 130VWM 209VC SMB |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

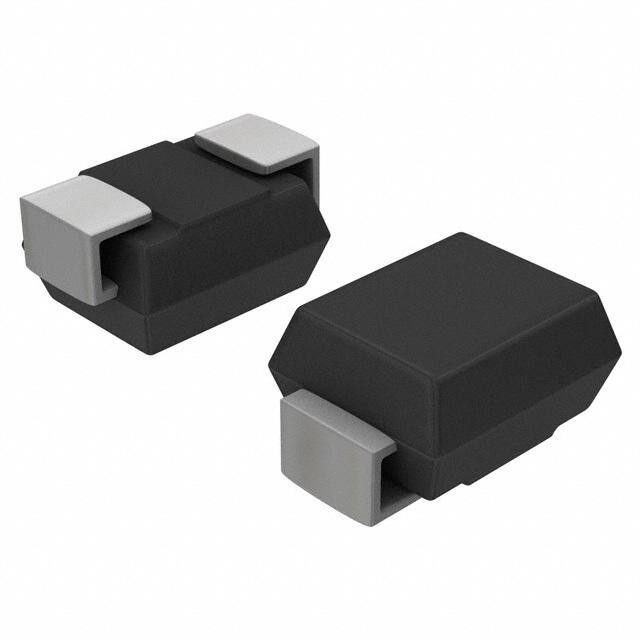

| 产品图片 |
|
| 产品型号 | 1SMB130AT3 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | 150pF @ 1MHz |
| 供应商器件封装 | SMB |
| 功率-峰值脉冲 | 600W |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 2,500 |
| 电压-击穿（最小值） | 144V |
| 电压-反向关态（典型值） | 130V |
| 电压-箝位（最大值）@Ipp | 209V |
| 电流-峰值脉冲(10/1000µs) | - |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
