Datasheet下载- 型号： 1812SC472MAT3A
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1812SC472MAT3A由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1812SC472MAT3A价格参考。AVX1812SC472MAT3A封装/规格：未分类， 暂无。您可以下载1812SC472MAT3A参考资料、Datasheet数据手册功能说明书，资料中有1812SC472MAT3A 详细功能的应用电路图电压和使用方法及教程。
AVX Corporation的1812SC472MAT3A是一款多层陶瓷电容器（MLCC），封装尺寸为1812（约4.5×3.2 mm），额定电容为4700 pF（4.7 nF），容差±20%（M），额定电压为500 VDC，采用X7R介质（-55℃～+125℃工作温度范围，容量变化≤±15%）。 该器件适用于中高压、中等频率的滤波、耦合、旁路及去耦场景。典型应用包括：工业电源中的输入/输出滤波与EMI抑制；AC-DC转换器和DC-DC模块的高压侧旁路；电机驱动器、变频器中IGBT/SiC栅极驱动电路的去耦与噪声吸收；医疗设备（如影像电源）和测试仪器中对高可靠性、低老化率有要求的信号调理环节；以及汽车电子中符合AEC-Q200（注：本型号非车规级，但部分批次可用于车载非安全关键系统，需确认具体规格书）。 其500 V耐压与X7R稳定性使其在空间受限但需兼顾耐压与温漂的场合优于普通低压MLCC。不推荐用于高精度定时、谐振电路或强脉冲电流环境（如Snubber电路），因X7R介质存在电压系数与微声效应。使用时建议PCB布局紧凑、焊盘对称，避免机械应力导致开裂。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 4700PF 1.5KV X7R 1812 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | AVX Corporation |
| 数据手册 | |

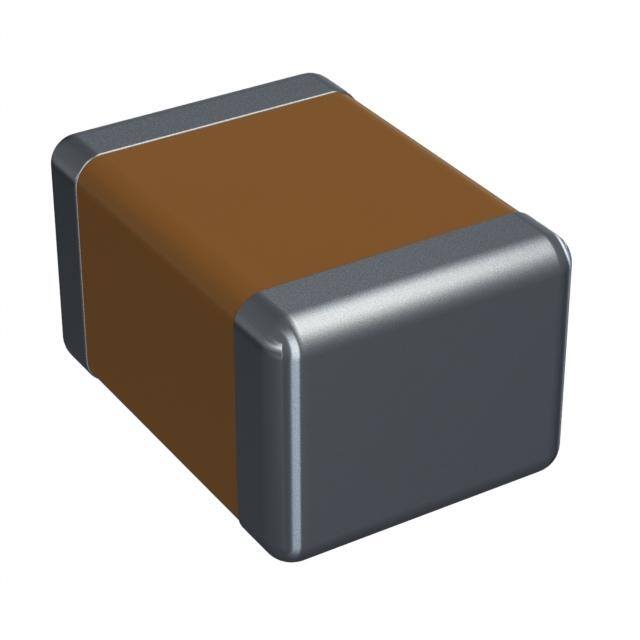

| 产品图片 |
|
| 产品型号 | 1812SC472MAT3A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=21795 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.100"（2.54mm） |
| 大小/尺寸 | 0.177" 长 x 0.126" 宽（4.50mm x 3.20mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±20% |
| 封装/外壳 | 1812（4532 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 4,000 |
| 温度系数 | X7R |
| 特性 | 高电压 |
| 电压-额定 | 1500V（1.5kV） |
| 电容 | 4700pF |
| 等级 | - |
| 高度-安装（最大值） | - |
