Datasheet下载- 型号： 135111-03-M0.50
- 制造商： Amphenol
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供135111-03-M0.50由Amphenol设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 135111-03-M0.50价格参考。Amphenol135111-03-M0.50封装/规格：未分类， 暂无。您可以下载135111-03-M0.50参考资料、Datasheet数据手册功能说明书，资料中有135111-03-M0.50 详细功能的应用电路图电压和使用方法及教程。
Amphenol RF 的型号 135111-03-M0.50 是一款微型同轴射频电缆组件，属于其“Mini-UHF”（又称“U.FL兼容”或“IPX”类）系列，带0.50米长度、直式SMA公头（或依后缀可能为SMA母头，需核实M0.50具体配置；标准版本通常为SMA公头—IPEX（U.FL）插座端）。该组件采用低损耗柔性同轴线（如RG178或等效超细射频线），特性阻抗50Ω，工作频率通常达6 GHz，具备良好屏蔽性与相位稳定性。 典型应用场景包括： - 无线通信模块连接：用于Wi-Fi 6/6E、蓝牙5.x、Zigbee等嵌入式模块（如ESP32、nRF52840、Qualcomm QCA系列）与外置天线（如PCB天线、陶瓷天线或小尺寸鞭状天线）之间的射频信号传输； - 小型化设备内部射频互连：广泛应用于物联网终端、可穿戴设备（智能手表、TWS耳机充电仓）、便携医疗设备、无人机图传模块及工业传感器节点中，解决空间受限下的可靠射频馈电需求； - 测试与研发场景：作为临时或半永久性射频跳线，用于原型机调试、EMC预扫或天线匹配网络验证，兼顾插拔寿命（≥30次）与高频性能。 注意：该型号不适用于高功率（>1W）或户外长期暴露环境，需避免弯折半径小于5mm以保障电气性能与机械可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电缆组件 |
| 描述 | SMA STRT PLG-RA PLG RG-316DB .5M |
| 产品分类 | 同轴电缆 (RF) |
| 品牌 | Amphenol Connex |
| 数据手册 | |

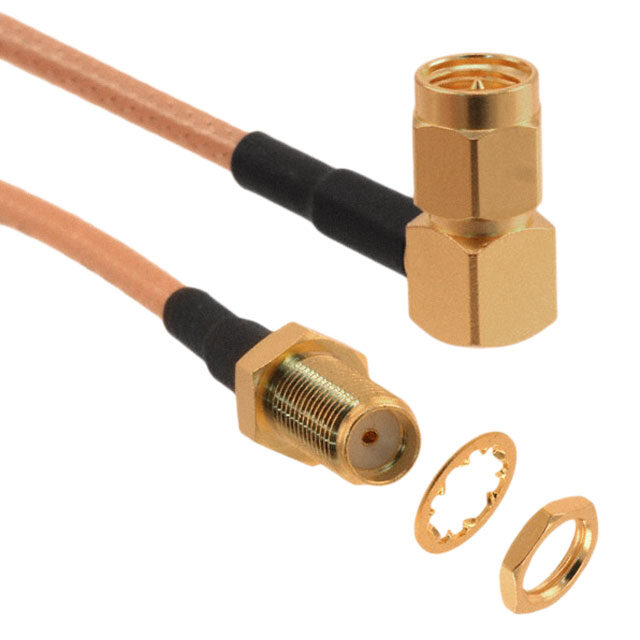

| 产品图片 |
|
| 产品型号 | 135111-03-M0.50 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SMA |
| 公母 | 母型至公型 |
| 其它名称 | ACX2476 |
| 工作温度 | - |
| 标准包装 | 1 |
| 样式 | SMA 至 SMA |
| 特性 | 屏蔽 |
| 电缆类型 | RG-316 |
| 第一连接器 | SMA 母插孔 |
| 第二连接器 | SMA 直角公插头 |
| 长度 | 19.7"（500.0mm） |
| 阻抗 | 50 欧姆 |
| 频率-最大值 | 12.4GHz |
| 颜色 | 黑 |
