Datasheet下载- 型号： 1.5SMC24C
- 制造商： Littelfuse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1.5SMC24C由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1.5SMC24C价格参考。Littelfuse1.5SMC24C封装/规格：未分类， 暂无。您可以下载1.5SMC24C参考资料、Datasheet数据手册功能说明书，资料中有1.5SMC24C 详细功能的应用电路图电压和使用方法及教程。
1.5SMC24C 是Littelfuse公司推出的SMD封装（DO-214AB/SMC）双向TVS二极管，击穿电压标称值为24V（VRWM=24V），最大钳位电压约38.9V（IPP=38.9A时），峰值脉冲功率达1500W（10/1000μs波形）。 其典型应用场景包括： - 电源输入端口保护：用于工业控制、通信设备、安防系统等的24V直流供电线路，抵御雷击感应浪涌、开关噪声及EFT（电快速瞬变）干扰； - 信号与数据线防护：在CAN总线、RS-485、Profibus等24V系统接口中，配合共模扼流圈提供差分/共模过压保护； - 汽车电子辅助电路：适用于车载信息娱乐、车身控制模块中非直接连接电池（如经LDO稳压后）的24V子系统，抑制负载突降（Load Dump）以外的瞬态干扰（注：不适用于直接承受ISO 7637-2 Pulse 5a/b的严苛负载突降，需搭配前端TVS或压敏电阻协同防护）； - 消费类与工控设备：打印机、PLC I/O模块、传感器供电端等对成本与可靠性兼顾的应用。 该器件具备低漏电流（≤5μA）、快速响应（<1ps）、无老化特性及AEC-Q200兼容选项（部分版本），适合高可靠性、空间受限的表面贴装设计。使用时需注意PCB布局——缩短走线、加大铜箔面积以降低寄生电感，确保有效钳位性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 20.5VWM 34.86VC SMD |
| 产品分类 | TVS - 二极管 |
| 品牌 | Littelfuse Inc |
| 数据手册 | |

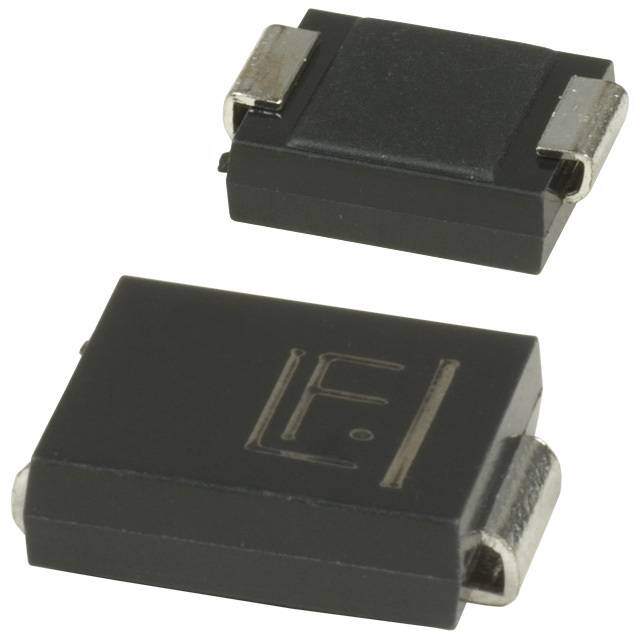

| 产品图片 |
|
| 产品型号 | 1.5SMC24C |
| rohs | 不受无铅要求限制 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 1.5SMC |
| 不同频率时的电容 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=22970 |
| 产品目录绘图 |
|
| 供应商器件封装 | DO-214AB （SMCJ） |
| 功率-峰值脉冲 | 1500W （1.5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | - |
| 双向通道 | 1 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AB，SMC |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 3,000 |
| 电压-击穿（最小值） | 21.6V |
| 电压-反向关态（典型值） | 20.5V |
| 电压-箝位（最大值）@Ipp | 34.86V |
| 电流-峰值脉冲(10/1000µs) | 45.8A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
