Datasheet下载- 型号： 1.5KE68AE3/TR13
- 制造商： American Microsemiconductor, Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1.5KE68AE3/TR13由American Microsemiconductor, Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1.5KE68AE3/TR13价格参考。American Microsemiconductor, Inc.1.5KE68AE3/TR13封装/规格：未分类， 暂无。您可以下载1.5KE68AE3/TR13参考资料、Datasheet数据手册功能说明书，资料中有1.5KE68AE3/TR13 详细功能的应用电路图电压和使用方法及教程。
1.5KE68AE3/TR13 是 Microsemi Corporation（现属 Microchip Technology）推出的单向瞬态电压抑制二极管（TVS Diode），属于 1.5KE 系列，额定峰值脉冲功率为 1500W，击穿电压典型值约 75.6V（V_BR min = 72.2V，max = 79.0V），钳位电压 V_C ≈ 112V（在 I_PP = 13.4A 条件下）。 该器件主要用于电路级静电放电（ESD）和浪涌防护，典型应用场景包括： - 电源输入端口保护：如工业电源、通信设备、安防系统等的直流输入（如 48V 或 60V 系统），防止雷击感应浪涌或开关噪声导致的过压损坏； - 信号/数据线防护：配合前端滤波，用于 RS-485、CAN 总线等中低速接口的初级过压箝位（需结合共模扼流圈与 GDT 协同使用）； - 消费电子与工控设备：如智能电表、PLC 模块、电机驱动器中对敏感 IC（如 MCU、LDO、MOSFET 栅极）的后级保护； - 符合行业标准要求：满足 IEC 61000-4-2（±15kV 接触放电）、IEC 61000-4-4（EFT）、IEC 61000-4-5（±1kV/2Ω 组合波）等电磁兼容（EMC）防护需求。 注意：该器件为轴向引线（DO-201AD 封装）、通孔安装，适用于中高能量瞬态场景，但不适用于高频高速信号线（如 USB、HDMI）的精细防护。实际应用中需合理布局（靠近被保护端口）、匹配 PCB 走线阻抗，并校核热设计与寿命可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 58.1VWM 92VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | Microsemi Commercial Components Group |
| 数据手册 | |

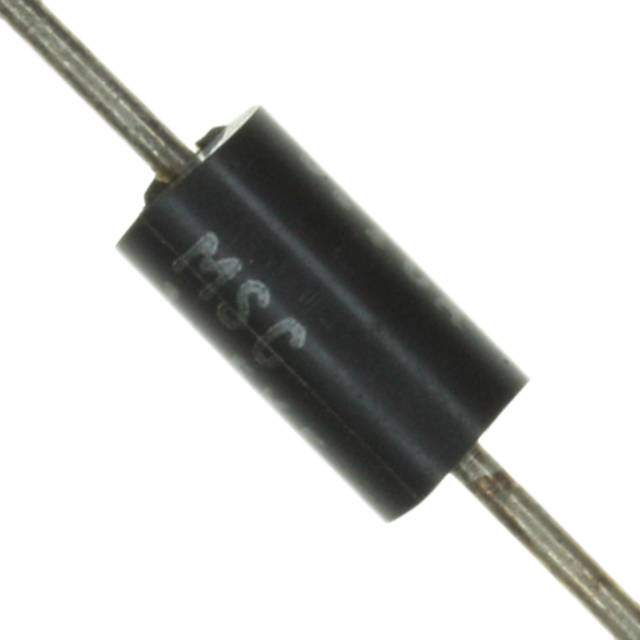

| 产品图片 |
|
| 产品型号 | 1.5KE68AE3/TR13 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | CASE-1 |
| 其它名称 | 1.5KE68AE3/TR13TR |
| 功率-峰值脉冲 | 1500W （1.5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-201AA，DO-27，轴向 |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 2,000 |
| 电压-击穿（最小值） | 64.6V |
| 电压-反向关态（典型值） | 58.1V |
| 电压-箝位（最大值）@Ipp | 92V |
| 电流-峰值脉冲(10/1000µs) | 16.3A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
