Datasheet下载- 型号： 1.5KE22AE3/TR13
- 制造商： American Microsemiconductor, Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1.5KE22AE3/TR13由American Microsemiconductor, Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1.5KE22AE3/TR13价格参考。American Microsemiconductor, Inc.1.5KE22AE3/TR13封装/规格：未分类， 暂无。您可以下载1.5KE22AE3/TR13参考资料、Datasheet数据手册功能说明书，资料中有1.5KE22AE3/TR13 详细功能的应用电路图电压和使用方法及教程。
1.5KE22AE3/TR13 是 Microsemi Corporation（现属 Microchip Technology）推出的单向瞬态电压抑制二极管（TVS Diode），属于 1.5KE 系列，额定峰值脉冲功率为 1500W，击穿电压典型值约 23.3V，钳位电压约 35.5V（在 42.8A IPP 下），封装为 DO-201AD。 其主要应用场景包括： - 电源输入端口保护：用于工业控制、通信设备、医疗仪器等的直流电源输入（如 24V 系统），防止雷击感应浪涌、开关电源噪声或负载突变引起的瞬态过压损坏后级电路。 - 信号线/接口防护：配合前端滤波，可用于 RS-232、RS-485、CAN 总线等中低速通信接口的初级 ESD 和浪涌防护（需结合共模扼流圈及限流电阻使用）。 - 电机驱动与继电器回路：抑制感性负载（如直流电机、电磁阀）关断时产生的反向电动势尖峰，保护驱动 IC 或微控制器 I/O 引脚。 - 嵌入式系统板级防护：在 FPGA、MCU、DC-DC 转换器等敏感器件的供电路径上提供二级过压钳位，作为 MOV 或 GDT 后的精细保护。 该器件符合 AEC-Q200（汽车级）及 RoHS 标准，具备高可靠性与一致性，适用于工业自动化、轨道交通、能源监控等对鲁棒性要求较高的环境。注意：实际应用中需确保 PCB 布局短而宽，接地低阻抗，并校验其与被保护电路的电压兼容性与能量匹配性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 18.8VWM 30.6VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | Microsemi Commercial Components Group |
| 数据手册 | |

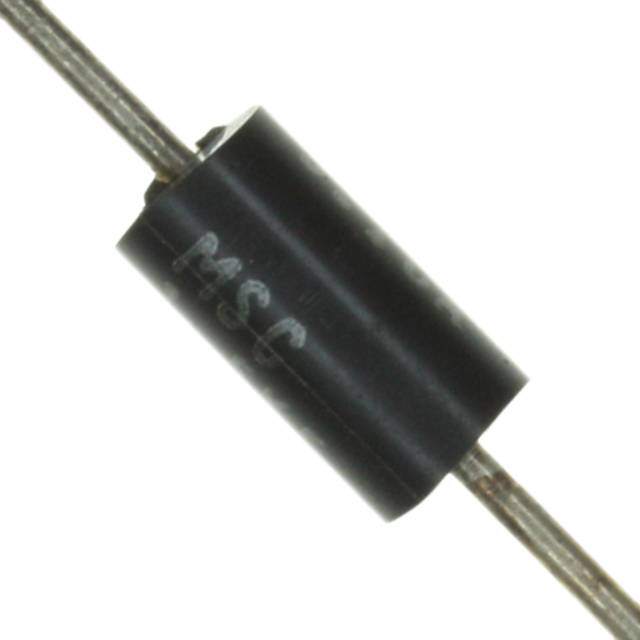

| 产品图片 |
|
| 产品型号 | 1.5KE22AE3/TR13 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | CASE-1 |
| 其它名称 | 1.5KE22AE3/TR13TR |
| 功率-峰值脉冲 | 1500W （1.5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-201AA，DO-27，轴向 |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 2,000 |
| 电压-击穿（最小值） | 20.9V |
| 电压-反向关态（典型值） | 18.8V |
| 电压-箝位（最大值）@Ipp | 30.6V |
| 电流-峰值脉冲(10/1000µs) | 49A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
