Datasheet下载- 型号： 1.5KE15AE3/TR13
- 制造商： American Microsemiconductor, Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1.5KE15AE3/TR13由American Microsemiconductor, Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1.5KE15AE3/TR13价格参考。American Microsemiconductor, Inc.1.5KE15AE3/TR13封装/规格：未分类， 暂无。您可以下载1.5KE15AE3/TR13参考资料、Datasheet数据手册功能说明书，资料中有1.5KE15AE3/TR13 详细功能的应用电路图电压和使用方法及教程。
1.5KE15AE3/TR13 是 Microsemi Corporation（现属 Microchip Technology）推出的单向瞬态电压抑制二极管（TVS Diode），属于 1.5KE 系列，额定峰值脉冲功率为 1500W，击穿电压典型值约 15.3V（VBR），钳位电压（Vc）约 21.2V（在 IPP=71A 条件下）。 该器件主要用于中高能量级别的电路静电放电（ESD）和浪涌保护，典型应用场景包括： - 电源输入端口保护：如工业电源、AC/DC适配器、通信设备的直流输入（12V/15V系统），防止雷击感应浪涌或开关噪声引起的过压； - 信号线与接口防护：适用于 RS-232、RS-485、CAN 总线等工业通信接口的初级保护（常配合后级低电容TVS或TVS阵列使用）； - 继电器/感性负载驱动电路：抑制线圈关断时产生的反向高压尖峰，保护MCU GPIO或驱动IC； - 消费电子及嵌入式系统：如机顶盒、安防摄像头、POS终端等对成本与可靠性兼顾的应用中，用于主板电源轨（如+12V主电源）的过压箝位。 其 DO-201AD 封装、轴向引线设计便于通孔安装，适合中等功率、非高频场景。需注意：该器件结电容较大（约250pF），不适用于高速数据线（如USB、HDMI）直接防护；且为单向结构，仅适用于有明确参考地和极性要求的直流电路。实际应用中建议配合保险丝或PTC实现过流协同保护。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 12.8VWM 21.2VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | Microsemi Commercial Components Group |
| 数据手册 | |

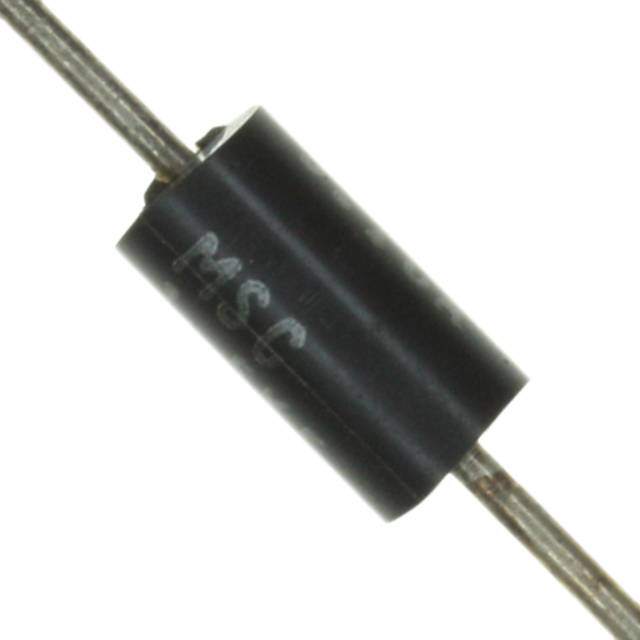

| 产品图片 |
|
| 产品型号 | 1.5KE15AE3/TR13 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | CASE-1 |
| 其它名称 | 1.5KE15AE3/TR13TR |
| 功率-峰值脉冲 | 1500W （1.5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-201AA，DO-27，轴向 |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 2,000 |
| 电压-击穿（最小值） | 14.3V |
| 电压-反向关态（典型值） | 12.8V |
| 电压-箝位（最大值）@Ipp | 21.2V |
| 电流-峰值脉冲(10/1000µs) | 71A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
