Datasheet下载- 型号： 1.5KE13ARL4
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1.5KE13ARL4由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1.5KE13ARL4价格参考。ON Semiconductor1.5KE13ARL4封装/规格：未分类， 暂无。您可以下载1.5KE13ARL4参考资料、Datasheet数据手册功能说明书，资料中有1.5KE13ARL4 详细功能的应用电路图电压和使用方法及教程。
1.5KE13ARL4 是安森美（ON Semiconductor）推出的单向TVS（瞬态电压抑制）二极管，属于1.5KE系列，额定峰值脉冲功率为1500W，击穿电压典型值为13V（VRWM=11.1V，VBR=12.4–14.8V），响应时间小于1ns。其主要应用场景包括： - 电源输入端口保护：用于AC/DC适配器、开关电源、工业电源模块等的直流输入侧，抑制雷击感应浪涌、开关噪声及负载突变引起的瞬态过压。 - 通信接口防护：在RS-232、RS-485、CAN总线等工业通信线路中，配合共模扼流圈或限流电阻，提供差分/共模浪涌保护（如IEC 61000-4-5 Level 3/4）。 - 消费电子与家电：电视机、机顶盒、智能电表等设备的电源或信号端口，防止静电放电（ESD，符合IEC 61000-4-2 ±30kV空气放电）和电网扰动。 - 汽车电子辅助应用：虽非AEC-Q200认证型号，但在非关键车载系统（如后装导航、车载充电器）中可作低成本瞬态抑制方案（需结合设计验证）。 该器件采用DO-201AD封装，通孔安装，适用于高能量冲击场景；但因其钳位电压较高（VC≈21.2V@IPP=71.2A），不适用于低压敏感IC（如3.3V/5V逻辑电路）的直接保护，建议配合前端限流元件（如PTC、电阻）使用。选型时需注意其单向特性——仅抑制正向过压，反向需依赖电路偏置或选用双向型号（如1.5KE13A）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 11.1VWM 18.2VC AXIAL |
| 产品分类 | TVS - 二极管 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

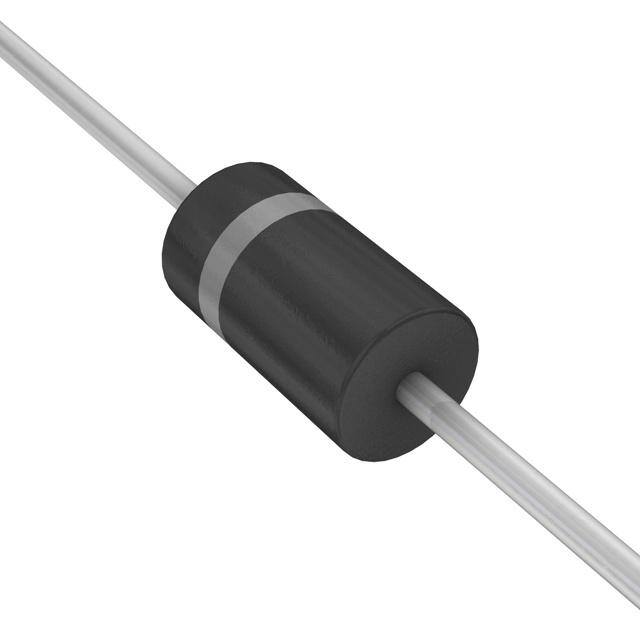

| 产品图片 |
|
| 产品型号 | 1.5KE13ARL4 |
| PCN设计/规格 | |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Mosorb™ |
| 不同频率时的电容 | - |
| 供应商器件封装 | 轴向 |
| 功率-峰值脉冲 | 1500W （1.5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-201AD，轴向 |
| 工作温度 | -65°C ~ 175°C |
| 应用 | 通用 |
| 标准包装 | 1,500 |
| 电压-击穿（最小值） | 12.4V |
| 电压-反向关态（典型值） | 11.1V |
| 电压-箝位（最大值）@Ipp | 18.2V |
| 电流-峰值脉冲(10/1000µs) | - |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
