Datasheet下载- 型号： 1-1546214-1
- 制造商： CORCOM/TYCO ELECTRONICS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供1-1546214-1由CORCOM/TYCO ELECTRONICS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 1-1546214-1价格参考。CORCOM/TYCO ELECTRONICS1-1546214-1封装/规格：未分类， 暂无。您可以下载1-1546214-1参考资料、Datasheet数据手册功能说明书，资料中有1-1546214-1 详细功能的应用电路图电压和使用方法及教程。
TE Connectivity AMP Connectors 型号 1-1546214-1 是一款标准间距（2.54 mm）的直插式（Through-Hole）针座（Header），通常为单排、10位（10-position）、镀金接触面、带定位柱（polarizing key）的PCB安装型端子板。其典型应用场景包括： 工业控制设备中PLC模块、I/O扩展板与外围传感器/执行器间的信号连接； 测试与测量仪器（如数据采集卡、万用表模块）的板间跳线或调试接口； 通信设备（如基站单元、光模块控制板）中的低速控制信号（如UART、I²C、GPIO）互连； 医疗电子设备（如监护仪主板）中需可靠、可插拔且符合安规要求的内部板级连接； 教育及开发板（如Arduino兼容底板、STM32核心板）的扩展接口，支持杜邦线或排针灵活接入。 该型号具备UL 94V-0阻燃等级、工作温度范围-55°C ~ +105°C、额定电流3A/极、耐压AC 500V，适用于中低频、中小电流的稳定信号传输场景，不适用于高功率或高频射频应用。其机械锁扣结构和极性防呆设计提升了插拔可靠性与装配容错性，广泛用于对长期稳定性、可维护性和成本敏感的嵌入式系统中。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | TERM BLOCK HDR 11POS VERT 5MM |
| 产品分类 | 接线座 - 接头，插头和插口 |
| 品牌 | TE Connectivity |
| 数据手册 | http://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1546214&DocType=Customer+Drawing&DocLang=English |

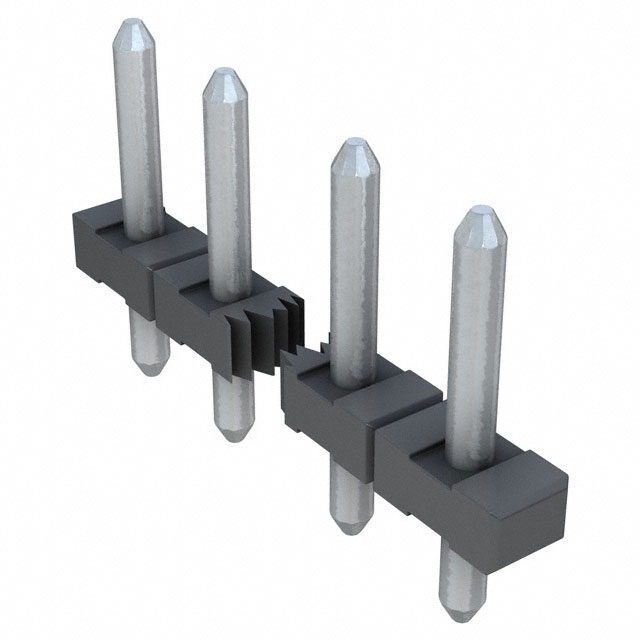

| 产品图片 | |
| 产品型号 | 1-1546214-1 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Buchanan |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 插线入口 | - |
| 标准包装 | 400 |
| 每级针脚数 | 11 |
| 特性 | - |
| 电压 | - |
| 电流 | - |
| 端子块类型 | 接头，公引脚，无罩 |
| 端接 | 焊接 |
| 级别数 | 1 |
| 线规 | - |
| 配套产品 | /product-detail/zh/1-1546223-1/1-1546223-1-ND/2221460/product-detail/zh/1-1546208-1/1-1546208-1-ND/2221222 |
| 针座方向 | 垂直式 |
| 针脚数 | 11 |
| 间距 | 0.197"（5.00mm） |
| 颜色 | 灰 |
