Datasheet下载- 型号： 0901200144
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0901200144由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0901200144价格参考。Molex0901200144封装/规格：未分类， 暂无。您可以下载0901200144参考资料、Datasheet数据手册功能说明书，资料中有0901200144 详细功能的应用电路图电压和使用方法及教程。
Molex 0901200144 是一款标准矩形连接器（针座，公插针），属于Mini-Fit Jr.® 系列（系列号73251），2×7位双排结构（共14芯），带定位柱与极化设计，采用磷青铜镀锡触点，PA66绝缘本体，支持12–22 AWG线径，额定电流9A/芯（UL认证），工作温度-40°C至+105°C。 典型应用场景包括： • 工业自动化设备——用于PLC模块、I/O端子排、伺服驱动器与电机间的电源及信号分配； • 消费电子与家电——如高端打印机、复印机内部主控板与电源板、扫描模组的可靠互连； • 医疗设备——在便携式监护仪、输液泵等需高插拔寿命（≥100次）和稳定接触的中低功率信号/电源接口； • 汽车电子——非车载高压系统，适用于车身控制模块（BCM）、照明控制器、HVAC控制单元的线束分支连接； • 通信设备——基站电源分配单元（PDU）、光模块供电接口等对空间紧凑性与抗振性有要求的场景。 其优势在于紧凑尺寸（约21.8×11.2×10.2 mm）、优异的机械保持力（插拔力适中，防误插设计）、良好的EMI兼容性（配合对应母座使用）及广泛的行业认证（UL、CSA、RoHS）。适用于需中等电流承载、频繁维护或空间受限的板对线（Board-to-Wire）连接场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/90120-0144_stp.zip点击此处下载产品Datasheet |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN HEADER VERT TIN 24POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |

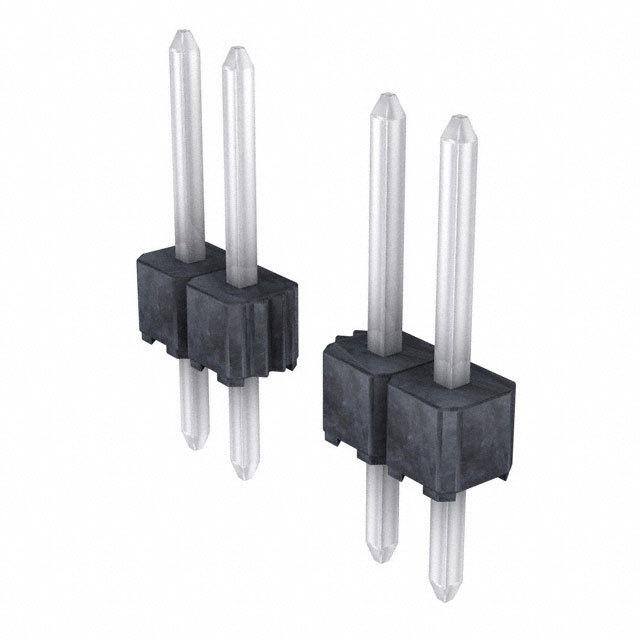

| 产品图片 | |
| 产品型号 | 0901200144 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | C-Grid III™ 90120 |
| 其它名称 | 090120-0144 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 480 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.266"（6.75mm） |
| 触头镀层 | 锡 |
| 触头镀层厚度 | 118.1µin （3.00µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 24 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
