Datasheet下载- 型号： 0761601026
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0761601026由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0761601026价格参考。Molex0761601026封装/规格：未分类， 暂无。您可以下载0761601026参考资料、Datasheet数据手册功能说明书，资料中有0761601026 详细功能的应用电路图电压和使用方法及教程。
Molex（莫仕）型号0761601026属于背板连接器—专用类，是一款高性能、高密度的正交插拔式（Orthogonal Plug-in）背板连接器系统组件（通常为子卡侧插座，配合对应插头使用）。其典型应用场景包括： - 通信与网络设备：用于高端路由器、交换机、基站基带单元（BBU）及5G无线接入网（RAN）设备中的背板互连，支持高速信号（如10G/25G NRZ或更高）稳定传输； - 数据中心服务器与存储系统：在刀片服务器、模块化机箱架构中实现计算/IO子卡与背板母板之间的高可靠性垂直连接，满足热插拔与高插拔寿命（≥500次）要求； - 工业自动化与测试仪器：适用于需长期稳定运行、抗振动冲击的嵌入式控制系统及ATE（自动测试设备）机架式平台； - 航空航天与国防电子：凭借符合RoHS、UL94 V-0阻燃及宽温工作范围（-40°C ~ +105°C）等特性，用于机载任务计算机、雷达信号处理背板。 该型号采用磷青铜端子、镀金接触面（≥30µin），支持差分对屏蔽设计，具备优异的EMI抑制能力与信号完整性，适用于PCIe Gen4/Gen5、SAS/SATA、以太网等高速协议。需配合Molex同系列插头（如076159xxxx）及背板PCB叠层规范使用，确保阻抗匹配（100Ω差分）与串扰控制。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/76160-1026_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | IMPACT DC 4X16 OPEN SN |
| 产品分类 | 背板连接器 - 专用 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |

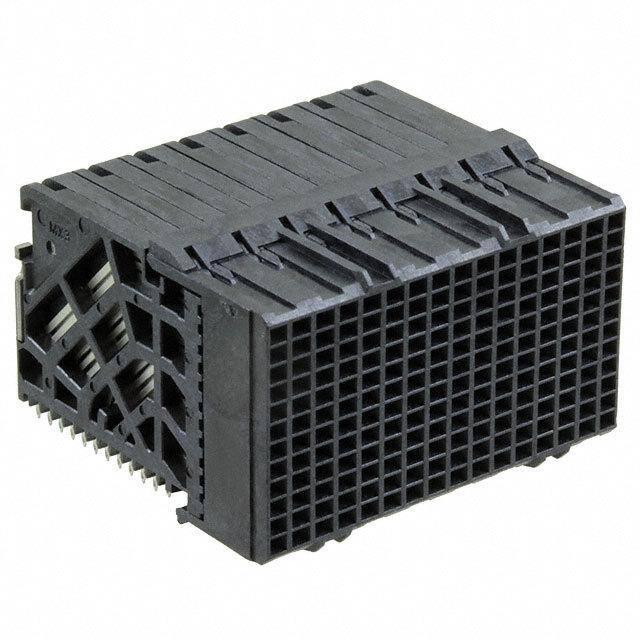

| 产品型号 | 0761601026 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | Impact™ 76160 |
| 其它名称 | 76160-1026 |
| 其它有关文件 | |
| 列数 | 16 |
| 加载的针脚数 | 全部 |
| 包装 | 托盘 |
| 安装类型 | 板边缘，通孔，直角 |
| 工作温度 | -55°C ~ 85°C |
| 排数 | 12 |
| 材料可燃性等级 | UL94 V-0 |
| 标准包装 | 144 |
| 特性 | - |
| 端接 | 压配式 |
| 触头布局（典型） | 64 差分对 |
| 触头镀层 | 金 |
| 触头镀层厚度 | 30µin （0.76µm） |
| 连接器样式 | Impact™ |
| 连接器用途 | 共面子卡 |
| 连接器类型 | 插座，母形插口 |
| 针脚数 | 192 |
| 间距 | - |
| 颜色 | 黑 |
| 额定电压 | 30V |
| 额定电流 | - |
