Datasheet下载- 型号： 05083C223MAT2W
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供05083C223MAT2W由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 05083C223MAT2W价格参考。AVX05083C223MAT2W封装/规格：未分类， 暂无。您可以下载05083C223MAT2W参考资料、Datasheet数据手册功能说明书，资料中有05083C223MAT2W 详细功能的应用电路图电压和使用方法及教程。
AVX Corporation的05083C223MAT2W是一款多层陶瓷电容器（MLCC），规格为22 nF（223表示22×10³ pF）、±20%容差、额定电压25 V DC，封装尺寸为0508（即1.27 mm × 2.03 mm，英制代码0508），采用X7R介质（工作温度范围–55℃至+125℃，容量变化≤±15%）。 该器件适用于对尺寸紧凑性、中等容量及宽温稳定性有要求的通用电子电路。典型应用场景包括： - 电源去耦与旁路：为数字IC（如MCU、FPGA、逻辑门）或模拟芯片（运放、ADC/DAC）提供高频噪声滤除，抑制电源轨波动； - 信号耦合与隔直：在音频、传感器接口或通信前端电路中实现交流信号传输并阻断直流偏置； - EMI/RFI抑制：配合磁珠或共模电感构成π型滤波网络，降低高频辐射干扰； - 定时与振荡电路辅助：用于RC延时、晶振负载电容（需确认是否满足具体晶振要求，本型号非高精度NP0/C0G，不推荐作主负载电容）； - 工业与汽车电子：凭借X7R特性和AEC-Q200兼容性（注：需查证该具体料号是否已通过AEC-Q200认证；标准05083C系列通常面向工业级，车载应用需选用带“A”后缀的车规型号），可用于车载信息娱乐系统、车身控制模块中的非安全关键电路。 注意：因X7R介质存在电压与温度引起的容量衰减，不适用于高精度定时、滤波或谐振回路；且0508小尺寸需关注PCB布局及焊接工艺，避免机械应力导致微裂纹失效。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP CER 0.022UF 25V 20% X7R 0508 |
| 产品分类 | 陶瓷电容器 |
| 品牌 | AVX Corporation |
| 数据手册 | |

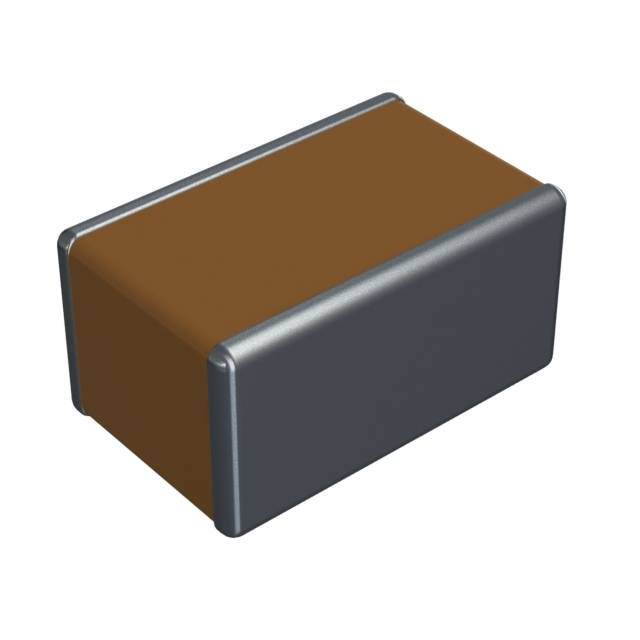

| 产品图片 |
|
| 产品型号 | 05083C223MAT2W |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=21795 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.040"（1.02mm） |
| 大小/尺寸 | 0.050" 长 x 0.079" 宽（1.27mm x 2.00mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±20% |
| 封装/外壳 | 0508（1220 公制） |
| 工作温度 | -55°C ~ 125°C |
| 应用 | 旁通，去耦 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 4,000 |
| 温度系数 | X7R |
| 特性 | 低 ESL 型（倒置结构） |
| 电压-额定 | 25V |
| 电容 | 0.022µF |
| 等级 | - |
| 高度-安装（最大值） | - |
