Datasheet下载- 型号： 0152660071
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0152660071由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0152660071价格参考。Molex0152660071封装/规格：未分类， 暂无。您可以下载0152660071参考资料、Datasheet数据手册功能说明书，资料中有0152660071 详细功能的应用电路图电压和使用方法及教程。

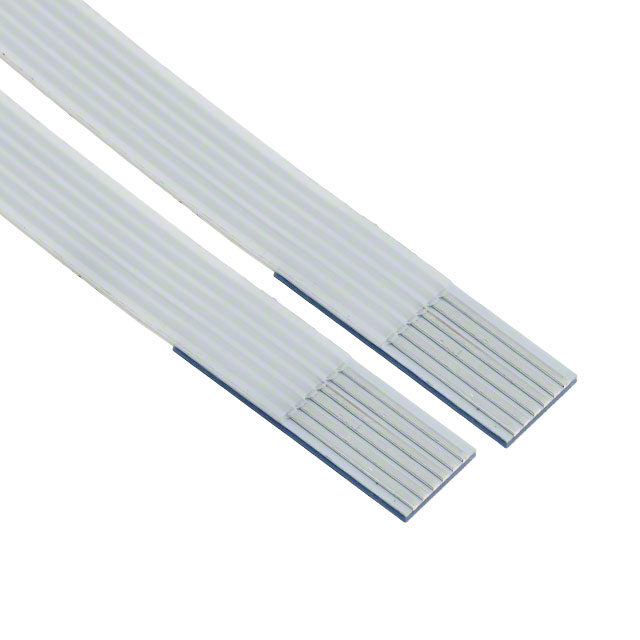

Molex型号0152660071属于平软线（Flat Flexible Cable, FFC）类带状跳线，采用0.5mm间距、7芯、单端ZIF（零插入力）连接器（带锁扣），标准厚度0.3mm，符合UL94V-0阻燃等级。其典型应用场景包括： - 消费电子内部信号互连：如液晶显示屏（LCD/LCM）与主板之间的图像与控制信号传输（如RGB、SPI、I²C接口），常见于便携式设备（数码相机、POS机、工业HMI面板）。 - 紧凑型设备板间连接：在空间受限的嵌入式系统中，替代传统排线或焊接线缆，实现PCB与柔性电路板（FPC）或小型模组（如触摸传感器、摄像头模组）间的可靠、可插拔连接。 - 需要频繁维护或调试的场景：得益于ZIF连接器设计，支持反复插拔，适用于研发样机验证、产线功能测试及终端设备现场维修。 该型号不适用于高电流（额定电流≤0.5A/芯）、高频高速（如USB 3.0、LVDS差分）或高振动环境，主要承载低速控制信号与中低分辨率显示数据。使用时需注意弯折半径（≥5mm）、避免扭曲与拉伸，并确保连接器完全闭合锁紧以保障接触可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电缆组件 |
| 描述 | PREMO-FLEX LGT 305 TYPEA 6POS |
| 产品分类 | 平软线，带状跳线 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0152660071 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | Premo-Flex™ 15266 |
| 其它名称 | 015266-0071 |
| 导体数 | 6 |
| 标准包装 | 1,000 |
| 电缆类型 | FFC |
| 端子类型 | 两侧有顶，两侧有背衬 |
| 长度 | 12"（304.80mm） |
| 长度-裸露端 | 0.157"（4.00mm） |
| 间距 | 0.020"（0.50mm） |
