Datasheet下载- 型号： 0022282207
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022282207由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022282207价格参考。Molex0022282207封装/规格：未分类， 暂无。您可以下载0022282207参考资料、Datasheet数据手册功能说明书，资料中有0022282207 详细功能的应用电路图电压和使用方法及教程。

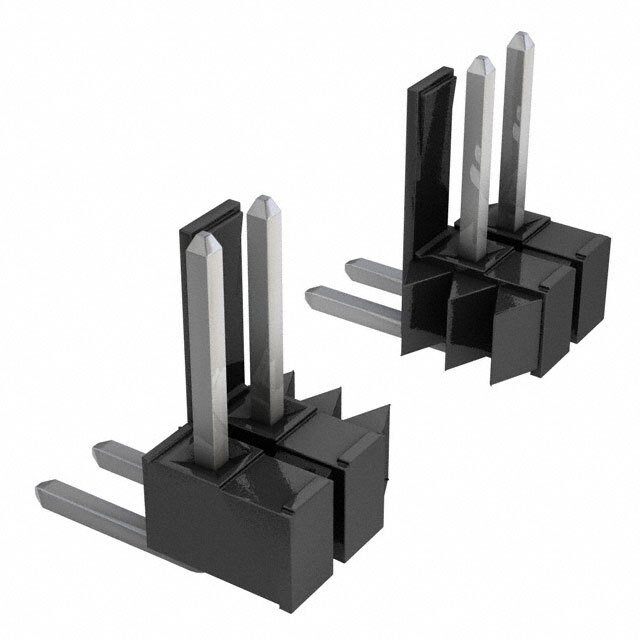

Molex, LLC 的 0022282207 是一款矩形连接器中的针座（公插针）产品，属于经典的 KK® 2.54mm 间距系列。该型号广泛应用于需要可靠、紧凑且易于组装的电气连接场合。其标准2.54mm（0.1英寸）间距设计兼容通用PCB布局，适用于多种电子设备的内部互连。 典型应用场景包括：消费类电子产品（如家用电器、音响设备、打印机等）、工业控制设备（如PLC模块、传感器接口、继电器板）、通信设备（如路由器、交换机背板连接）以及汽车电子模块（非动力系统中的控制单元）。由于其采用坚固的热塑性材料和可靠的压接端子结构，能够在振动、温度变化等复杂环境中保持稳定电气性能。 0022282207 为垂直型单排针座，常用于印刷电路板（PCB）上的信号或电源引出，配合对应的IDC或压接式线对板连接器使用，实现快速线缆装配。其镀锡铜合金针脚提供良好的导电性和焊接可靠性，适用于波峰焊和回流焊工艺，便于自动化生产。 总之，该连接器适用于对空间、成本和连接可靠性有平衡要求的中低密度电子系统，是工业与民用电子设备中常见的基础互连元件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-2207_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR POL BWR RTAN 20POS |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022282207 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42226 |
| 其它名称 | 0022-28-2207 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 250 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 锡 |
| 触头镀层厚度 | 100µin （2.54µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 20 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
