Datasheet下载- 型号： 0022282184
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022282184由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022282184价格参考。Molex0022282184封装/规格：未分类， 暂无。您可以下载0022282184参考资料、Datasheet数据手册功能说明书，资料中有0022282184 详细功能的应用电路图电压和使用方法及教程。

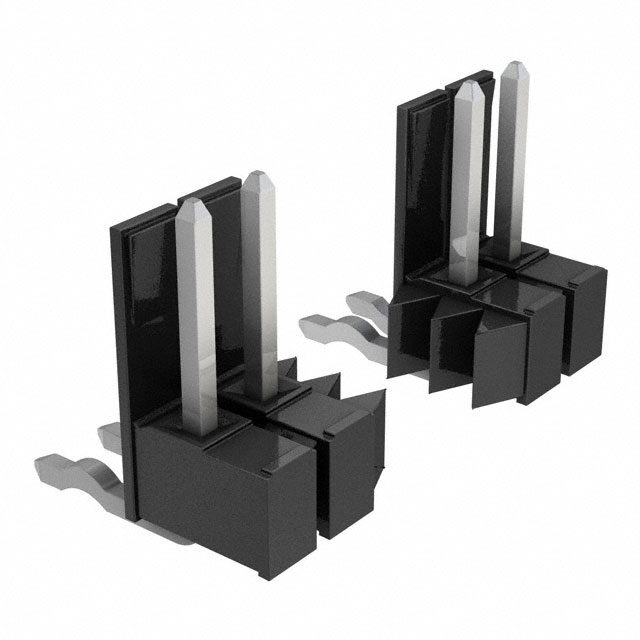

Molex, LLC的型号0022282184是一款矩形连接器中的针座（公插针），属于Molex经典KK系列，广泛应用于工业、消费电子和通信设备中。该连接器采用可靠的压接端子设计，具备良好的导电性和机械稳定性，适用于需要频繁插拔或长期稳定连接的场景。 典型应用场景包括：家用电器（如洗衣机、空调控制板）、工业控制设备（如PLC模块、传感器接口）、办公设备（如打印机、扫描仪内部连接）以及电源管理模块等。其紧凑的设计和2.54mm（0.1英寸）标准间距，便于在PCB上布局，兼容通用排针和杜邦线连接，适合原型开发与批量生产。 此外，该型号工作温度范围宽，耐热性好，可在-40°C至+105°C环境下稳定运行，适用于较严苛的工业环境。配合对应的插座使用，可实现快速、安全的线对板或板对板连接，提升装配效率并降低维护成本。 综上，0022282184适用于对连接可靠性要求较高、空间有限且需标准化接口的中低电流信号传输场合，是电子系统中常见的基础互连解决方案之一。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-2184_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR POL RTAN 18POS TIN |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022282184 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42226 |
| 其它名称 | 0022-28-2184 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔，直角 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 250 |
| 特性 | - |
| 端接 | 纽结引脚，焊接 |
| 紧固类型 | - |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 锡 |
| 触头镀层厚度 | 100µin （2.54µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 18 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
