Datasheet下载- 型号： WSR58L000FEA
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WSR58L000FEA由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WSR58L000FEA价格参考。VishayWSR58L000FEA封装/规格：未分类， 暂无。您可以下载WSR58L000FEA参考资料、Datasheet数据手册功能说明书，资料中有WSR58L000FEA 详细功能的应用电路图电压和使用方法及教程。
Vishay Dale的WSR58L000FEA是一款高精度、高稳定性的表面贴装片式电阻器，属于零欧姆跳线电阻（0Ω jumper resistor），主要用于电路中的连接通路或跳线功能。其典型应用场景包括： 1. 精密电子设备：广泛应用于通信设备、工业控制系统和测试测量仪器中，作为PCB板上的电流通道或信号路径配置，确保电路布局灵活性。 2. 电源管理电路：在多路电源设计中用于配置不同供电路径，便于生产时选择是否导通某一路电源，提升设计通用性。 3. 模块化设计与兼容性配置：可用于同一PCB上支持多种产品型号的功能切换，通过安装或不安装该电阻实现硬件功能的启用或屏蔽，简化生产流程。 4. 替代传统跳线：相比物理跳线，使用0Ω贴片电阻更易于自动化贴装，提高组装效率和可靠性，适用于高密度SMT（表面贴装技术）电路板。 5. EMI/滤波电路设计：在某些电磁干扰抑制电路中，用作等电位连接点，帮助优化接地布局或实现电路隔离。 WSR58L000FEA具有优良的温度稳定性、低寄生电感和高可靠性，适合在严苛环境（如高温、高湿或振动环境）下工作，常见于汽车电子、医疗设备及航空航天等领域。其小尺寸（通常为2010或类似封装）节省空间，同时支持大电流通过，是现代高端电子系统中理想的连接元件。
| 参数 | 数值 |
| 产品目录 | 电阻器无源元件 |
| 描述 | RES .008 OHM 5W 1% 4527 SMD电流传感电阻器 - SMD 5watts .008ohms 1% |
| 产品分类 | 芯片电阻 - 表面安装电阻器 |
| 品牌 | Vishay / DaleVishay Dale |
| 产品手册 | http://www.vishay.com/doc?31059 |

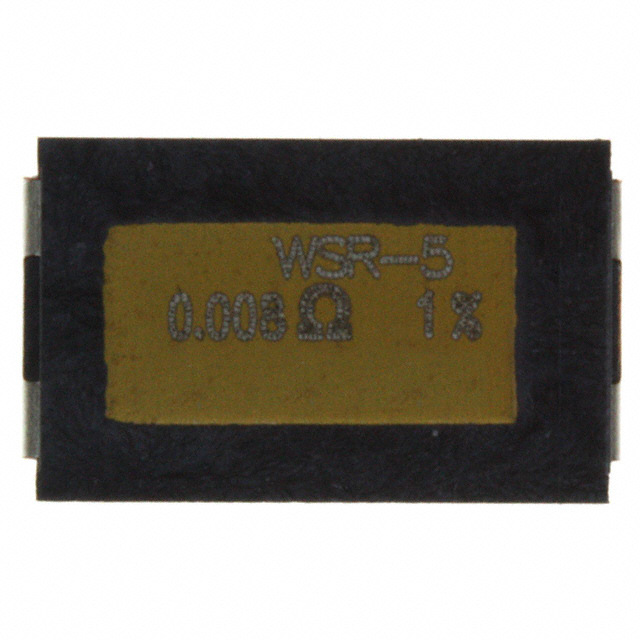

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电流传感电阻器,电流传感电阻器 - SMD,Vishay / Dale WSR58L000FEAWSR |
| 数据手册 | |
| 产品型号 | WSR58L000FEAWSR58L000FEA |
| 产品 | Metal Element Current Sensing Resistors |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 电流传感电阻器 - SMD |
| 供应商器件封装 | 4527 |
| 其它名称 | WSRC-.008DKR |
| 功率(W) | 5W |
| 功率额定值 | 5 W |
| 包装 | Digi-Reel® |
| 商标 | Vishay / Dale |
| 商标名 | Metal Strip |
| 外壳代码-in | 4527 |
| 外壳代码-mm | 11570 |
| 外壳宽度 | 6.98 mm |
| 外壳长度 | 11.56 mm |
| 外壳高度 | 2.41 mm |
| 大小/尺寸 | 0.455" 长 x 0.275" 宽（11.56mm x 6.98mm） |
| 容差 | ±1%1 % |
| 封装 | Reel |
| 封装/外壳 | 4527 J 形引线 |
| 封装/箱体 | 4527 (11570 metric) |
| 工作温度范围 | - 65 C to + 275 C |
| 工厂包装数量 | 1500 |
| 成分 | 金属元素 |
| 标准包装 | 1 |
| 温度系数 | ±110ppm/°C110 PPM / C |
| 特性 | 电流检测 |
| 电阻 | 0.008 Ohms |
| 电阻(Ω) | 0.008 |
| 端子数 | 2 |
| 端接类型 | SMD/SMT |
| 类型 | Power Metal Strip Resistor |
| 系列 | WSR |
| 高度 | 0.100"（2.54mm） |
