Datasheet下载- 型号： WSL40265L000FEB
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WSL40265L000FEB由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WSL40265L000FEB价格参考。VishayWSL40265L000FEB封装/规格：未分类， 暂无。您可以下载WSL40265L000FEB参考资料、Datasheet数据手册功能说明书，资料中有WSL40265L000FEB 详细功能的应用电路图电压和使用方法及教程。
Vishay Dale的WSL40265L000FEB是一款高功率、高精度的片式电阻器，属于WSL系列表面贴装功率电阻。该型号电阻阻值为0Ω（跳线功能），额定功率达3W，采用4026封装尺寸，具有低阻抗、高稳定性和优异的散热性能。 其主要应用场景包括： 1. 电源管理电路：用于开关电源、DC-DC转换器中的电流检测或作为低阻通路，确保高效能电流传导； 2. 工业控制设备：在电机驱动、PLC模块和工业电源中，作为低阻连接元件，提升系统可靠性； 3. 汽车电子：适用于车载电源系统、电池管理系统（BMS）和LED照明控制，满足严苛环境下的稳定性要求； 4. 通信设备：用于基站电源、网络交换设备中的功率分配与接地通路设计； 5. 测试与测量仪器：在高精度仪器中作为零欧姆跳线，实现电路布局优化并减少寄生阻抗。 该电阻具备优良的脉冲承载能力和抗浪涌特性，适合需要高可靠性和高功率密度的应用场合。同时，其符合AEC-Q200标准（适用于汽车级应用），支持自动化贴装工艺，广泛应用于对安全性和耐久性要求较高的电子系统中。
| 参数 | 数值 |
| 产品目录 | 电阻器无源元件 |
| 描述 | RES .005 OHM 3W 1% 4026 SMD电流传感电阻器 - SMD 3watts .005ohm 1% |
| 产品分类 | 芯片电阻 - 表面安装电阻器 |
| 品牌 | Vishay DaleVishay / Dale |
| 产品手册 | |

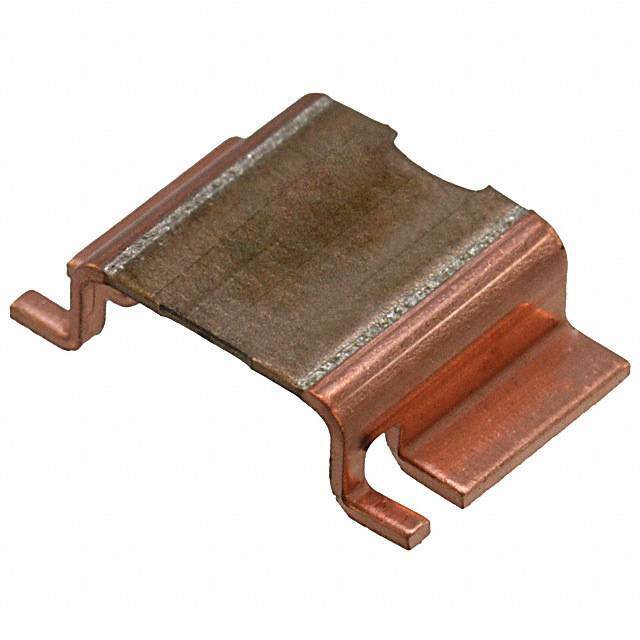

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电流传感电阻器,电流传感电阻器 - SMD,Vishay / Dale WSL40265L000FEBWSL |
| 数据手册 | |
| 产品型号 | WSL40265L000FEBWSL40265L000FEB |
| 产品 | 4 Terminal |
| 产品种类 | 电流传感电阻器 - SMD |
| 供应商器件封装 | 4026 |
| 其它名称 | WSLR-.005DKR |
| 功率(W) | 3W |
| 功率额定值 | 3 W |
| 包装 | Digi-Reel® |
| 商标 | Vishay / Dale |
| 外壳代码-in | 4026 |
| 外壳代码-mm | 10166 |
| 外壳宽度 | 6.6 mm |
| 外壳长度 | 10.1 mm |
| 外壳高度 | 3 mm |
| 大小/尺寸 | 0.398" 长 x 0.260" 宽（10.10mm x 6.60mm） |
| 容差 | ±1%1 % |
| 封装 | Reel |
| 封装/外壳 | 4026 |
| 封装/箱体 | 4026 (10166 metric) |
| 工作温度范围 | - 65 C to + 170 C |
| 成分 | 金属元素 |
| 标准包装 | 1 |
| 温度系数 | ±75ppm/°C75 PPM / C |
| 特性 | 电流检测 |
| 电阻 | 0.005 Ohms |
| 电阻(Ω) | 0.005 |
| 端子数 | 4 |
| 端接类型 | SMD/SMT |
| 类型 | Power Metal Strip Low Value High Power 4-Terminal |
| 系列 | WSL |
| 高度 | 0.126"（3.20mm） |
